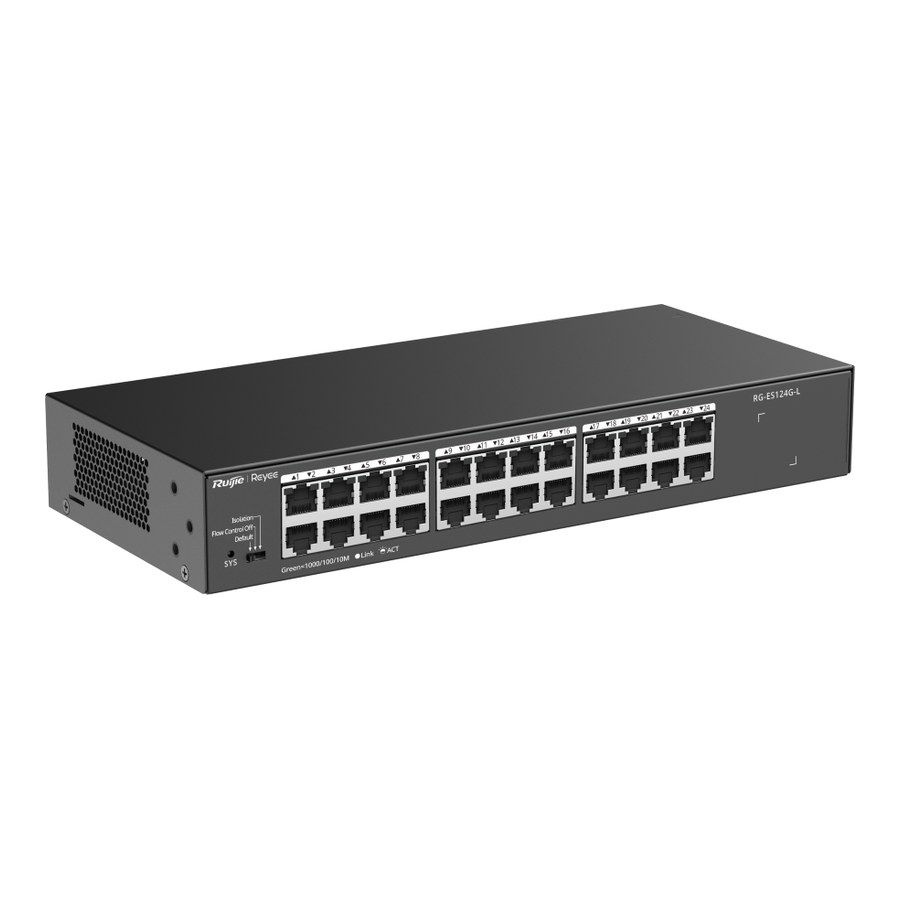

RG-ES124G-L là switch gigabit 24 cổng không quản lý của Ruijie Reyee, không PoE, vỏ kim loại lắp rack hoặc để bàn: chuyển mạch 48 Gbps, 35,7 Mpps, tối đa 15 W.
Trang này đi qua datasheet RG-ES124G-L (bản 12/05/2026) và hướng dẫn lắp đặt riêng của mã (V1.4), phần nào Ruijie có giải thích thì dẫn lời hãng trước. Trên trang Reyee tiếng Việt, mã nằm trong nhóm thiết bị chuyển mạch không được quản lý, tab vỏ kim loại; nơi dùng hãng ghi "Văn phòng tại nhà, Bán lẻ, Quán cà phê, Biệt thự, v.v.".
RG-ES124G-L là switch loại gì?
Tên trong datasheet: "24-Port 10/100/1000 Mbps Unmanaged Non-PoE Switch". Theo cách Ruijie phân biệt, đây là loại không quản lý: lắp nhanh, không cần kiến thức quản trị mạng, hợp với doanh nghiệp nhỏ và mạng gia đình, nhưng không có gì để cấu hình; trái với switch có quản lý vốn có thêm quản lý Layer 2 và các tính năng bảo mật như port security, storm control. Product Category ghi Layer 2 — hãng định nghĩa switch Layer 2 là thiết bị chuyển tiếp và lọc khung Ethernet theo địa chỉ MAC.
Năm dòng Highlights của mã: 24 cổng gigabit không quản lý không PoE; "Unmanaged switch, which is visible on Ruijie Cloud"; "Secure and stable CCTV network"; "High-quality design"; "Applicable to various scenarios". Trang tiếng Việt thêm các nhãn "Cắm là Chạy", "Tốc độ Gigabit" và câu "Kiểm soát lưu lượng và cách ly cổng, đảm bảo độ tin cậy và bảo mật".
24 cổng, công tắc chế độ và chế độ cách ly 1–22

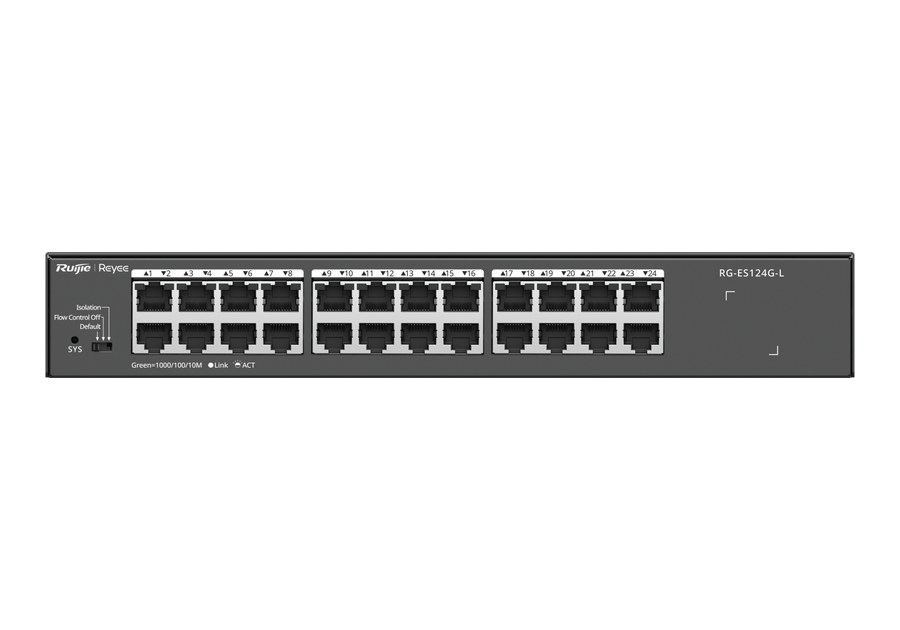

Datasheet ghi 24 cổng RJ45 10/100/1000BASE-T, flash 4 MB, chuyển tiếp 35,7 Mpps, chuyển mạch 48 Gbps, bảng MAC 8000 mục, khung jumbo 10000 byte. Tài liệu lắp đặt mô tả mặt trước có 24 cổng Ethernet tự thích ứng 1000/100/10 Mbps, một nút gạt và dãy đèn; 1000BASE-T tương thích ngược với 100BASE-TX và 10BASE-T; cổng dùng cáp Cat5e.
Nút gạt (DIP switch) có ba vị trí. Trái cùng là Default: mọi cổng thông nhau, bật điều khiển luồng. Giữa là Flow Control Off: mọi cổng thông nhau, tắt điều khiển luồng. Phải cùng là Isolation: cổng 1 đến 22 không thông với nhau nhưng thông được với cổng 23 và 24; hai cổng 23, 24 thông nhau; điều khiển luồng bật. Datasheet ghi "Port isolation: Yes", "Interface flow control: Yes" và số camera khuyến nghị "200W H265: 40", "400W H265: 20" (giữ nguyên ký hiệu của hãng).
Các mục phần mềm ghi "No": LLDP, LLDP-MED, ping và traceroute IPv4/IPv6, ICMPv6, IGMP snooping các phiên bản, lọc IGMP. Hướng dẫn chung về chuẩn cáp xem tại bài Ethernet là gì.
Chọn chỗ đặt phòng máy: phụ lục D nói gì?
Tài liệu lắp đặt RG-ES124G-L có hẳn một phụ lục gợi ý chọn địa điểm đặt phòng máy. Vài con số hãng đưa ra: cách nguồn ô nhiễm nặng (nhà máy luyện kim, mỏ than, nhiệt điện) ít nhất 5 km; cách nguồn ô nhiễm vừa (hóa chất, cao su, mạ điện) ít nhất 3,7 km; cách nguồn ô nhiễm nhẹ (thực phẩm, thuộc da) ít nhất 2 km; cách biển hoặc hồ nước mặn ít nhất 3,7 km, nếu không thì phòng phải kín và có điều hòa. Phòng nên ở tầng hai; nếu không, sàn phải cao hơn mức lũ cao nhất từng ghi nhận 600 mm.
Các gợi ý khác: tránh gần trại chăn nuôi, nồi hơi công nghiệp; cửa thông gió xa đường ống nước thải, bể phốt; giữ áp suất dương trong phòng để khí ăn mòn không lọt vào; tường, sàn không nứt, lỗ đi cáp phải bịt kín; đóng cửa để phòng kín. Ngay trong chương chuẩn bị, hãng yêu cầu dùng máy trong nhà, chừa lối đi tối thiểu 800 mm, không áp máy sát tường mà chừa 400 mm quanh máy.
Nhiệt độ, độ ẩm và bụi theo cách hãng giải thích
Ngưỡng hoạt động 0–45 °C và 10–90% RH không ngưng tụ. Tài liệu giải thích vì sao phải giữ đúng: ẩm cao, vật liệu cách điện có thể kém đi hoặc rò điện; ẩm thấp, dải cách điện có thể khô co lại làm lỏng vít, và mạch bên trong dễ tích tĩnh điện; nhiệt độ cao làm vật liệu cách điện lão hóa nhanh, giảm mạnh độ tin cậy và tuổi thọ. Điểm đo nằm cao 1,5 m so với sàn, cách thiết bị 0,4 m về phía trước.
Bụi rơi lên switch mang điện tích, bám vào và làm tiếp xúc kim loại kém, dễ xảy ra hơn khi ẩm thấp. Hãng đặt giới hạn hạt bụi và các khí SO2, H2S, NO2, Cl2; mức "Maximum" là trần đo trong một tuần, tối đa 30 phút mỗi ngày.
Nguồn cố định, tiếp đất và chống sét

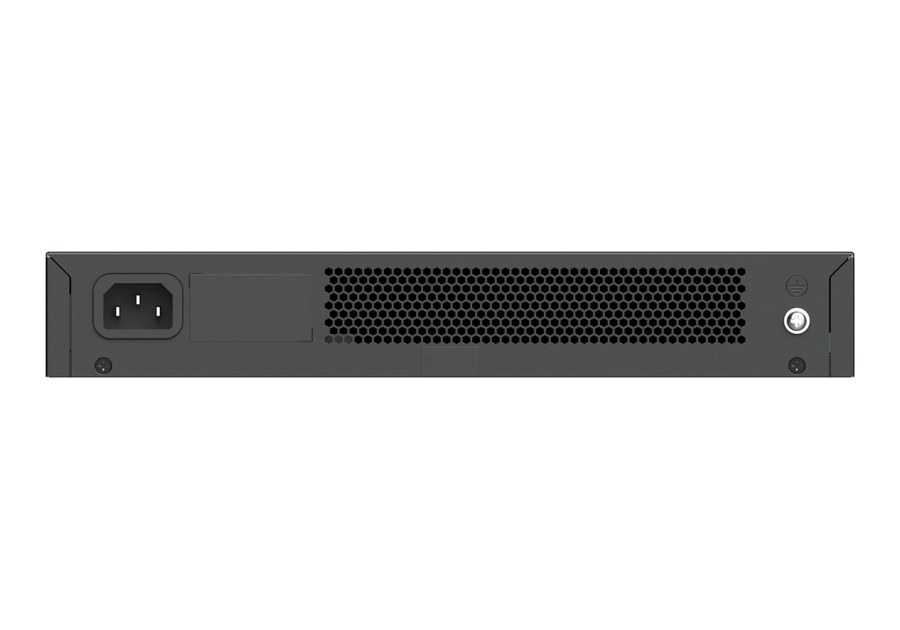

RG-ES124G-L dùng nguồn cố định 220 V AC (định mức 100–240 V AC), tiêu thụ tối đa 15 W; không quạt, tản nhiệt tự nhiên. Mặt sau có đầu vào AC và vít tiếp đất. Hãng coi tiếp đất tin cậy là nền tảng để máy chạy ổn định và là điều kiện tiên quyết để chống sét, chống nhiễu: khi dùng điện AC, tủ và thiết bị phân phối điện phải được nối đất chắc chắn; dây tiếp đất bảo vệ từ 0,75 mm² (18 AWG); điện trở tiếp đất cho EMC dưới 1 ohm; đầu tiếp đất phải được nối đất trước khi vận hành.
Mục chống xung sét viết rằng thiết bị có khả năng chịu sét, nhưng sét quá mạnh vẫn có thể làm hỏng máy; hãng khuyên kiểm tra dây đất của tủ tiếp xúc tốt với đất, điểm trung tính của ổ điện tiếp xúc tốt với đất, và lắp thêm bộ chống sét nguồn trước đầu vào điện. Về cầu dao chống rò, tài liệu ghi dòng không tác động định mức bằng 50% dòng tác động; chọn quá nhạy thì cầu dao có thể nhảy dù dòng rò bình thường, gây mất điện và gián đoạn dịch vụ.
Lắp tủ rack, đặt bàn và xử lý lỗi
Datasheet ghi Desk/Rack. Tài liệu viết RG-ES124G-L lắp được trong tủ EIA 19 inch bốn trụ, mặt trước quay ra ngoài; bắt tai gắn tủ bằng vít kèm theo, một người đỡ đáy máy, người kia bắt vít M6 và đai ốc lồng (người dùng tự chuẩn bị). Hộp kèm 2 tai gắn tủ, 6 vít M4 × 8 mm, 4 chân cao su, dây nguồn 1,8 m và sách hướng dẫn. Không có tủ thì dán bốn chân cao su vào góc đáy rồi đặt lên mặt bàn sạch. Xem thêm danh mục tủ mạng cho thiết bị lắp rack.
Bảng xử lý lỗi của hãng: đèn SYS tắt sau khi bật thì kiểm tra ổ điện và dây nguồn; cổng RJ45 mất kết nối hoặc thu phát lỗi có thể do cáp xoắn đôi hỏng (thay cáp), cáp dài hơn 100 m (hãng gợi ý dùng cáp quang hoặc nối tầng switch), hoặc cổng hai đầu khác chế độ (đưa về cùng chế độ). Đèn SYS nhấp nháy xanh nhanh 10 Hz nghĩa là đang khởi động hoặc nâng cấp, chưa dùng được.
Đưa RG-ES124G-L lên Ruijie Cloud
Ruijie Cloud là nền tảng tập trung để quản lý mạng thông minh của Ruijie, có ở hơn 100 quốc gia và vùng lãnh thổ (số liệu trang Reyee, 9/2025). Để RG-ES124G-L hiện trên đó, trang tiếng Việt yêu cầu ít nhất một bộ chuyển mạch được quản lý trong cùng mạng; tài liệu lắp đặt kể router Reyee EG hoặc switch ES2/NBS, sau đó thêm switch vào Topology bằng mã QR hoặc nhập tay model và cổng uplink. Ví dụ mã NBS có trên Phụ Kiện Mạng: RG-NBS3100-24GT4SFP-V2.
Bảng thông số RG-ES124G-L
| Mục | Thông số theo datasheet |
|---|---|
| Cổng và hiệu năng | |
| Phân loại | Không quản lý, không PoE, Layer 2 |
| Cổng | 24 × RJ45 10/100/1000BASE-T |
| DIP switch | Default / Flow Control Off / Isolation (1–22 chỉ thông với 23, 24) |
| Flash | 4 MB |
| Chuyển tiếp | 35,7 Mpps |
| Chuyển mạch | 48 Gbps |
| MAC / jumbo | 8000 mục / 10000 byte |
| Có | Flow control, port isolation |
| Không | LLDP, LLDP-MED, ping, traceroute, ICMPv6, IGMP snooping, IGMP filtering |
| Camera khuyến nghị | 200W H265: 40; 400W H265: 20 |
| Nguồn | |
| Nguồn | Cố định, 220 V AC |
| Điện áp vào | 100–240 V AC, 50–60 Hz (tối đa 90–264 V AC, 47–63 Hz) |
| Dòng vào định mức | 0,6 A |
| Tiêu thụ tối đa | 15 W |
| Vật lý và môi trường | |

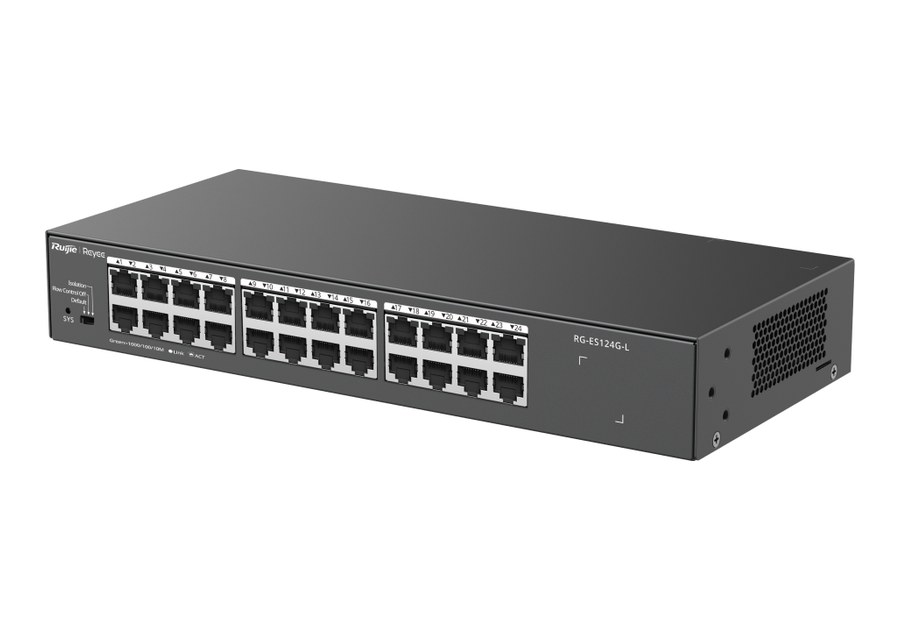

| Vỏ, kích thước | Kim loại; 280 mm × 125 mm × 43,6 mm |
| Khối lượng | 1,12 kg không bao bì; 1,86 kg cả bao bì |
| Làm mát | Không quạt, tự nhiên |
| Lắp đặt | Bàn, tủ rack 19 inch |
| Cắm nóng | Cổng dịch vụ, đầu cắm nguồn |
| Nhiệt độ hoạt động / lưu kho | 0–45 °C / -40 °C đến 70 °C |
| Độ ẩm hoạt động / lưu kho | 10–90% RH / 5–95% RH, không ngưng tụ |
| Độ cao | -500 m đến 5000 m |
| ESD | Không khí 8 kV; tiếp xúc 6 kV |
| Surge | Cổng dịch vụ ±4 kV CM; nguồn ±6 kV CM, ±6 kV DM |
| MTBF | 200.000 giờ |
| Chứng nhận / EMC / an toàn | CE, CB / EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386 / EN 62368-1, IEC 62368-1 |
| Phụ kiện | 4 chân cao su, 6 vít M4 × 8 mm, dây nguồn 1,8 m, 2 tai rack, sách hướng dẫn |
Bản PDF gốc của hãng (tiếng Anh): tải datasheet RG-ES124G-L.
RG-ES124G-L khác RG-ES116G-L, RG-ES224GC-V2 và RG-ES126FGS-LP thế nào?
Ba mã đặt cạnh: bản 16 cổng cùng dòng, bản 24 cổng có quản lý qua Cloud, và bản 24 cổng PoE không quản lý. Số theo datasheet riêng từng mã, tháng 5/2026:
| Mã | Cổng | Quản lý | PoE | Chuyển mạch / chuyển tiếp | Tiêu thụ tối đa | Quạt |
|---|---|---|---|---|---|---|
| RG-ES124G-L | 24 × GE | Không | Không | 48 Gbps / 35,7 Mpps | 15 W | Không |
| RG-ES116G-L | 16 × GE | Không | Không | 32 Gbps / 23,8 Mpps | 11 W | Không |
| RG-ES224GC-V2 | 24 × GE | Cloud | Không | 48 Gbps / 35,7 Mpps | 13 W | Không |
| RG-ES126FGS-LP | 24 × FE + 2 × GE (1 combo) | Không | 24 cổng, 180 W | 8,8 Gbps / 6,5 Mpps | 200 W (đủ tải PoE) | 1 quạt |
Xem trang RG-ES116G-L và bản quản lý qua Cloud RG-ES224GC-V2. Đặt mua RG-ES124G-L qua giỏ hàng hoặc hotline 0385 90 8282; xem thêm danh mục Switch Ruijie SOHO.
Hỏi đáp về RG-ES124G-L
RG-ES124G-L là gì?
Switch Reyee 24 cổng gigabit, không quản lý, không PoE, thân kim loại 280 × 125 × 43,6 mm, đặt bàn hoặc lắp tủ rack. Datasheet ghi Layer 2, 48 Gbps, nguồn AC cố định, tối đa 15 W.
Chế độ Isolation của RG-ES124G-L chia cổng thế nào?
Cổng 1–22 bị cách ly với nhau nhưng vẫn thông với cổng 23 và 24; cổng 23, 24 thông nhau; điều khiển luồng bật trên mọi cổng. Chế độ chọn bằng nút gạt trên mặt trước.
RG-ES124G-L và RG-ES224GC-V2 khác nhau thế nào?
Cùng 24 cổng gigabit, cùng 48 Gbps và 35,7 Mpps. RG-ES224GC-V2 là switch quản lý qua Cloud (có VLAN theo datasheet của mã đó), tiêu thụ tối đa 13 W; RG-ES124G-L không quản lý, chỉ có nút gạt ba chế độ, tối đa 15 W.
Cáp dài hơn 100 m thì làm thế nào?
Bảng xử lý lỗi trong tài liệu lắp đặt ghi cáp vượt 100 m là một nguyên nhân khiến cổng RJ45 mất kết nối hoặc lỗi khung, và hãng gợi ý dùng cáp quang hoặc nối tầng switch.
Lắp RG-ES124G-L vào tủ cần những gì?
Tủ 19 inch bốn trụ; hai tai gắn và vít M4 × 8 mm có sẵn trong hộp; 4 vít M6 và 4 đai ốc lồng người dùng tự chuẩn bị. Lắp hai người: một đỡ máy, một bắt vít.
RG-ES124G-L có quạt không?
Không. Datasheet ghi Fanless design và Natural cooling; tiêu thụ tối đa 15 W.
