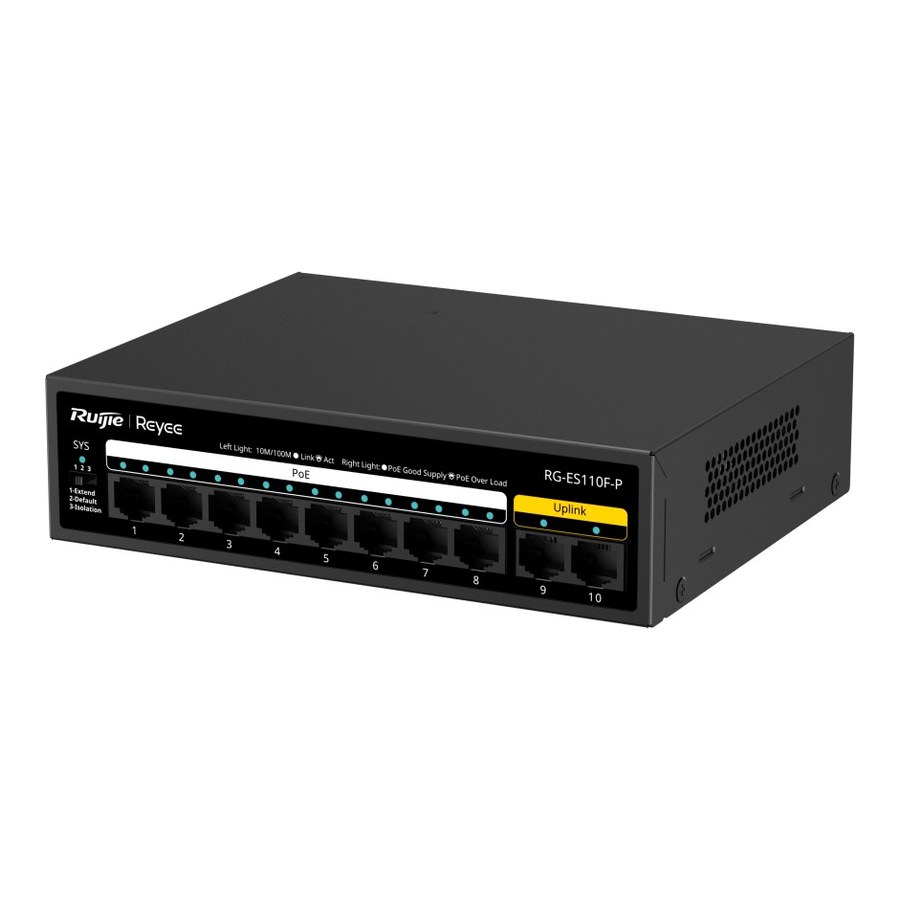

RG-ES110F-P là switch PoE không quản lý 10 cổng 10/100 Mbps của Ruijie Reyee: cổng 1–8 cấp PoE/PoE+ (802.3af/at), ngân sách 110 W, chuyển mạch 2 Gbps, nguồn AC.
Các mục dưới đây đọc datasheet RG-ES110F-P đề ngày 12/05/2026 và hướng dẫn lắp đặt riêng của mã, giải thích thuật ngữ bằng định nghĩa Ruijie đã viết rồi mới tới số của máy. Trang Reyee tiếng Việt đặt tên mã là "Thiết bị chuyển mạch 10 cổng 10/100 Mbps không quản lý được có hỗ trợ 8 cổng PoE+", nhóm thiết bị chuyển mạch không được quản lý, nơi dùng "Văn phòng tại nhà, Bán lẻ, Quán cà phê, Biệt thự, v.v.".
Tám cổng PoE/PoE+ trên một switch 10 cổng
Datasheet: 10 cổng RJ45 đều là 10/100BASE-T; 8 cổng PoE/PoE+ chuẩn IEEE 802.3af/at; ngân sách PoE 110 W; chân cấp điện 1–2 (+) và 3–6 (-). Tài liệu lắp đặt gọi 8 cổng đó là các cổng xuống (downlink) và ghi "Ports 1-8 are PoE-capable". Trang tiếng Việt ghi nhãn "PoE 110 W".
Nhắc lại định nghĩa của hãng: PoE truyền cả dữ liệu lẫn điện trên cùng cáp Ethernet, cấp điện một chiều cho thiết bị nền IP như điện thoại VoIP, AP, camera mạng. Switch đóng vai PSE (thiết bị cấp nguồn); thiết bị cắm vào là PD, trong dự án không dây chủ yếu là AP. PSE chỉ cấp điện sau khi dò (Detection) thấy đầu kia là PD hỗ trợ IEEE 802.3af/at. Hãng cũng nói rõ PoE là khả năng phần cứng, không nâng cấp phần mềm mà có được.
Ngân sách 110 W và mức tiêu thụ 10 W / 120 W
Ngân sách PoE (PoE budget) của RG-ES110F-P là 110 W; datasheet không có dòng công suất tối đa từng cổng. Trang tiếng Việt có câu "Phù hợp với đa dạng các thiết bị cần được cấp nguồn lên đến 30 W"; đó là chữ của trang, không phải dòng datasheet. Công suất tiêu thụ tối đa của cả máy: 10 W khi không có tải PoE, 120 W khi đủ tải PoE. Nguồn là loại cố định 220 V AC, định mức 100–240 V AC, dòng vào 3 A.
Datasheet ghi "PoE watchdog: Yes"; trang tiếng Việt gọi là "Tự động Khôi phục PoE". Hãng không mô tả cách hoạt động nên bài không giải thích thêm. Đèn PoE trên mặt trước (bên phải mỗi cổng 1–8, theo tài liệu lắp đặt) sáng xanh khi PoE bật, nhấp nháy xanh khi PoE quá tải, tắt khi PoE tắt.
Extend và Isolation trên cổng 1–8

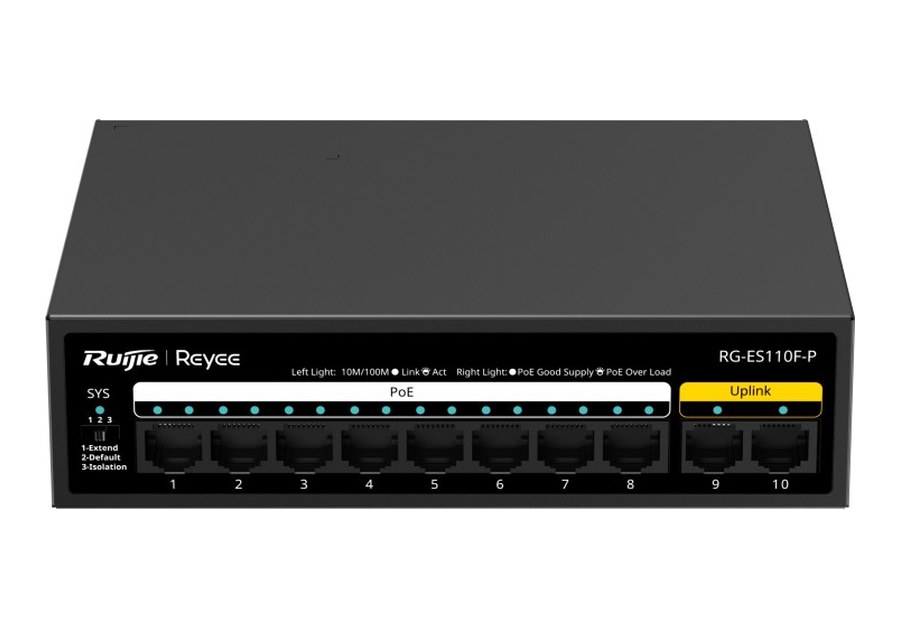

Công tắc DIP ở mặt trước có ba vị trí. Default: mọi cổng thông nhau. Extend: cổng 1–8 hạ tốc độ xuống 10 Mbps, khoảng cách truyền tối đa tới 200 m theo datasheet (cáp Cat5e). Isolation: cổng 1–8 không thông với nhau, chỉ thông với cổng 9 và 10. Cả ba chế độ đều bật điều khiển luồng.
Về khoảng cách ở chế độ Extend, tài liệu lắp đặt ghi thường là 200 m, có thể tới 250 m trong phòng thí nghiệm với cáp Cat5e trở lên, và có thể ngắn hơn do chất lượng cáp, thiết bị nhận nguồn, nhiệt độ; trang tiếng Việt ghi 250 m. Bài theo datasheet: tối đa 200 m. Số camera khuyến nghị: "200W H265: 20" và "400W H265: 10".
Không quản lý, Layer 2 và Ruijie Cloud
Switch không quản lý theo Ruijie: dễ lắp, không đòi hỏi kiến thức quản trị mạng, phù hợp với doanh nghiệp nhỏ và mạng gia đình, nhưng hoàn toàn không cấu hình được; bản có quản lý thêm quản lý Layer 2 cùng bảo mật như port security, storm control. Product Category ghi Layer 2 (thiết bị chuyển tiếp và lọc khung Ethernet theo địa chỉ MAC, theo định nghĩa của hãng). Bảng MAC 8000 mục, khung jumbo 2048 byte, flash 2 MB, chuyển tiếp 1,5 Mpps, chuyển mạch 2 Gbps; có cách ly cổng và điều khiển luồng; LLDP, ping, traceroute, ICMPv6, IGMP snooping ghi "No".
Datasheet ghi "Unmanaged switch, which is visible on Ruijie Cloud". Ruijie Cloud là nền tảng tập trung để quản lý mạng thông minh, hiện diện ở hơn 100 quốc gia và vùng lãnh thổ (trang Reyee, 9/2025). Điều kiện: trong mạng có ít nhất một thiết bị quản lý được, tài liệu lắp đặt nêu router Reyee EG hoặc switch ES2/NBS; sau đó thêm RG-ES110F-P vào Topology bằng mã QR hoặc nhập tay. Ví dụ một switch PoE quản lý qua Cloud trên Phụ Kiện Mạng: RG-ES209GC-P.
Những điều hãng dặn khi lắp và vệ sinh
Mục Precautions của tài liệu lắp đặt liệt kê: không cấp điện khi đang lắp; đặt ở nơi thông thoáng, tránh nhiệt độ cao; tránh xa cáp cao áp; lắp trong nhà; không để máy chịu dông sét hay điện trường mạnh; giữ máy sạch bụi; cắt điện trước khi vệ sinh, không lau bằng khăn ẩm, không rửa bằng chất lỏng; không mở vỏ khi máy đang chạy; bắt máy chắc chắn.

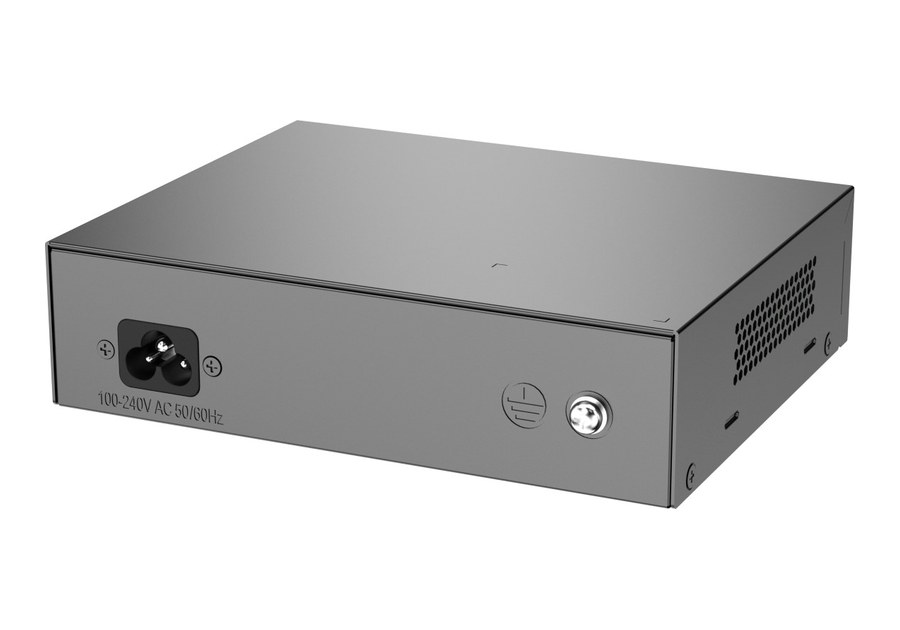

Treo tường: hai lỗ khoan cùng độ cao cách nhau 120 mm, vít KA3 × 25 mm và tắc kê nở do người dùng tự chuẩn bị theo tài liệu; chỉ treo lên bề mặt không cháy như bê tông. Đặt trên bàn thì không di chuyển bàn khi máy đang chạy. Dây tiếp đất (mua riêng) nối vào cọc tiếp đất ở mặt sau; chỉ dùng dây nguồn đi kèm.
Chống sét cho cổng 10/100 Mbps
Phụ lục chống sét của tài liệu có hai phần. Ổ chống sét nguồn AC dùng khi dây điện AC kéo từ ngoài trời vào: đầu PE phải nối đất tốt, chống sét có hiệu lực khi đèn RUN xanh và đèn ALARM tắt. Bộ chống sét cổng Ethernet lắp trước khi cáp mạng ngoài trời cắm vào switch, và theo hãng chỉ dành cho cổng Ethernet 10/100 Mbps đầu RJ45 — đúng loại cổng của RG-ES110F-P. Cáp ngoài vào đầu IN, cáp sang switch vào đầu OUT; dây đất của bộ chống sét càng ngắn càng tốt và bắt vào cọc tiếp đất của switch; cổng nào nối ra thiết bị ngoài thì cổng đó cần một bộ. Cả hai thiết bị đều mua riêng. Xem thêm bài RJ45 là gì.
Bảng thông số RG-ES110F-P
| Mục | Thông số theo datasheet |
|---|---|
| Cổng và PoE | |
| Loại | Switch PoE không quản lý; Layer 2 |
| Cổng | 10 × RJ45 10/100BASE-T |
| Cổng PoE | 8 cổng PoE/PoE+ (1–8), IEEE 802.3af/at |
| Ngân sách PoE | 110 W |
| Chân PoE | 1–2 (+), 3–6 (-) |
| PoE watchdog | Yes |
| Ultra-long-haul | Yes (Extend: cổng 1–8 về 10 Mbps, tới 200 m, Cat5e) |
| Isolation | Cổng 1–8 chỉ thông với 9, 10 |
| Hiệu năng và phần mềm | |
| Flash | 2 MB |
| Chuyển tiếp / chuyển mạch | 1,5 Mpps / 2 Gbps |
| Bảng MAC | 8000 mục |
| Jumbo frame | 2048 byte |
| Có / không | Flow control, port isolation / LLDP, ping, traceroute, ICMPv6, IGMP snooping |
| Camera khuyến nghị | 200W H265: 20; 400W H265: 10 |
| Nguồn và vật lý | |
| Nguồn | Cố định 220 V AC (100–240 V AC, 50–60 Hz; tối đa 90–264 V AC, 47–63 Hz), 3 A |
| Tiêu thụ tối đa | 10 W không tải PoE; 120 W đủ tải PoE |

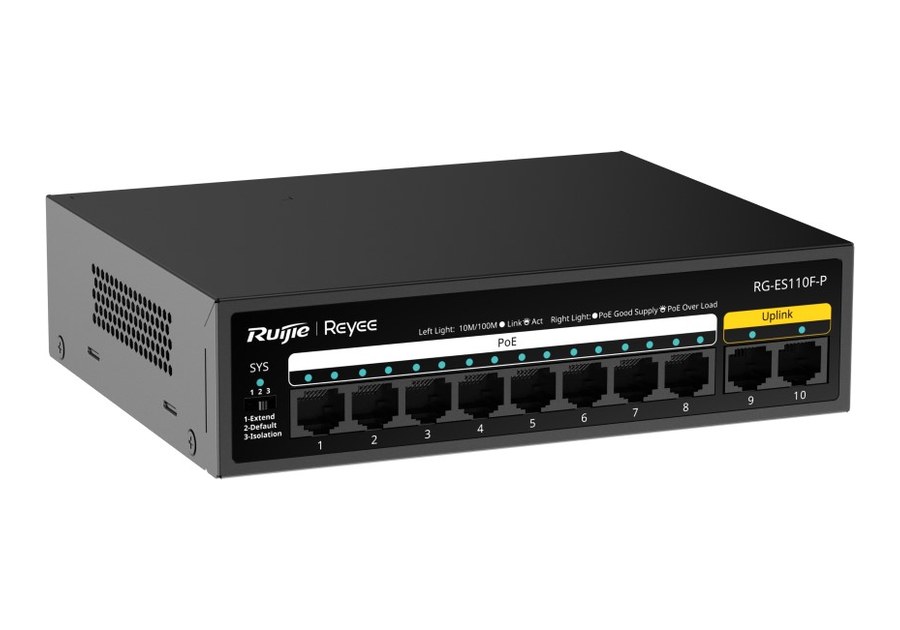

| Vỏ / kích thước | Kim loại / 166 mm × 132,6 mm × 43 mm |
| Khối lượng | 0,97 kg không bao bì; 1,22 kg cả bao bì |
| Làm mát | Không quạt, tự nhiên |
| Lắp đặt | Treo tường (2 lỗ cách 120 mm, vít KA3 × 25 mm), đặt bàn |
| Cắm nóng | Cổng dịch vụ, đầu nguồn |
| Nhiệt độ hoạt động / lưu kho | 0–45 °C / -40 °C đến 70 °C |
| Độ ẩm (không ngưng tụ) | 10–90% RH hoạt động; 5–95% RH lưu kho |
| Độ cao | -500 m đến 5000 m |
| ESD | 8 kV không khí, 6 kV tiếp xúc |
| Surge | Cổng dịch vụ ±4 kV CM; nguồn ±6 kV CM, ±4 kV DM |
| MTBF / chứng nhận | 200.000 giờ / CE, CB |
| EMC / an toàn | EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386 / EN 62368-1, IEC 62368-1 |
| Trong hộp | Máy, dây nguồn (bốn độ dài, tùy hàng giao), sách hướng dẫn |
Bản PDF gốc của hãng (tiếng Anh): tải datasheet RG-ES110F-P.
RG-ES110F-P khác RG-ES106F-P, RG-ES110FG-P và RG-ES110GS-P-L thế nào?
So với bản 6 cổng cùng tốc độ, bản có 2 cổng gigabit, và bản gigabit có cổng SFP; số theo datasheet riêng từng mã (12/05/2026):
| Mã | Cổng | PoE / ngân sách | Chuyển mạch / chuyển tiếp | Bảng MAC | Tiêu thụ đủ tải | Kích thước (mm) |
|---|---|---|---|---|---|---|
| RG-ES110F-P | 10 × FE | 8 / 110 W | 2 Gbps / 1,5 Mpps | 8000 | 120 W | 166 × 132,6 × 43 |
| RG-ES106F-P | 6 × FE | 4 / 54 W | 1,2 Gbps / 0,9 Mpps | 2000 | 60 W | 166 × 132,6 × 43 |
| RG-ES110FG-P | 8 × FE + 2 × GE | 8 / 110 W | 5,6 Gbps / 4,1 Mpps | 8000 | 120 W | 166 × 132,6 × 43 |
| RG-ES110GS-P-L | 9 × GE + 1 SFP | 8 / 120 W | 20 Gbps / 14,8 Mpps | 4000 | 130 W | 190 × 150 × 43 |
Bản 6 cổng: RG-ES106F-P. Đặt mua RG-ES110F-P qua giỏ hàng hoặc hotline 0385 90 8282; xem thêm danh mục Switch Ruijie SOHO.
Hỏi đáp về RG-ES110F-P
RG-ES110F-P là gì?
Switch Reyee không quản lý có 10 cổng 10/100 Mbps, trong đó 8 cổng (1–8) cấp PoE/PoE+ theo IEEE 802.3af/at với tổng 110 W. Nguồn AC cố định, vỏ kim loại, không quạt.
RG-ES110F-P cấp PoE trên những cổng nào?
Tài liệu lắp đặt ghi cổng 1–8 có PoE, khớp với 8 cổng PoE/PoE+ trong datasheet. Cổng 9 và 10 là hai cổng mà cổng 1–8 vẫn liên lạc được khi bật chế độ Isolation.
Mỗi cổng PoE của RG-ES110F-P cấp tối đa bao nhiêu W?
Datasheet chỉ ghi ngân sách chung 110 W và chuẩn 802.3af/at, không có dòng công suất từng cổng. Trang tiếng Việt có câu "lên đến 30 W" cho thiết bị được cấp nguồn; bài không tự chia ngân sách.
Chế độ Extend của RG-ES110F-P đi xa bao nhiêu?
Tối đa 200 m với cáp Cat5e theo datasheet, đổi lại cổng 1–8 chạy 10 Mbps. Tài liệu lắp đặt ghi có thể tới 250 m trong phòng thí nghiệm.
RG-ES110F-P và RG-ES110FG-P khác nhau thế nào?
Cùng 10 cổng, 8 cổng PoE, 110 W và cùng vỏ. RG-ES110FG-P có 2 cổng cuối là gigabit (10/100/1000BASE-T) nên chuyển mạch 5,6 Gbps; RG-ES110F-P cả 10 cổng là 10/100 Mbps, chuyển mạch 2 Gbps.
Có dùng bộ chống sét Ethernet cho RG-ES110F-P được không?
Tài liệu lắp đặt ghi bộ chống sét cổng Ethernet chỉ dành cho cổng 10/100 Mbps đầu RJ45, đúng loại cổng của mã này; bộ này mua riêng, lắp trước khi cắm cáp mạng ngoài trời vào switch.
