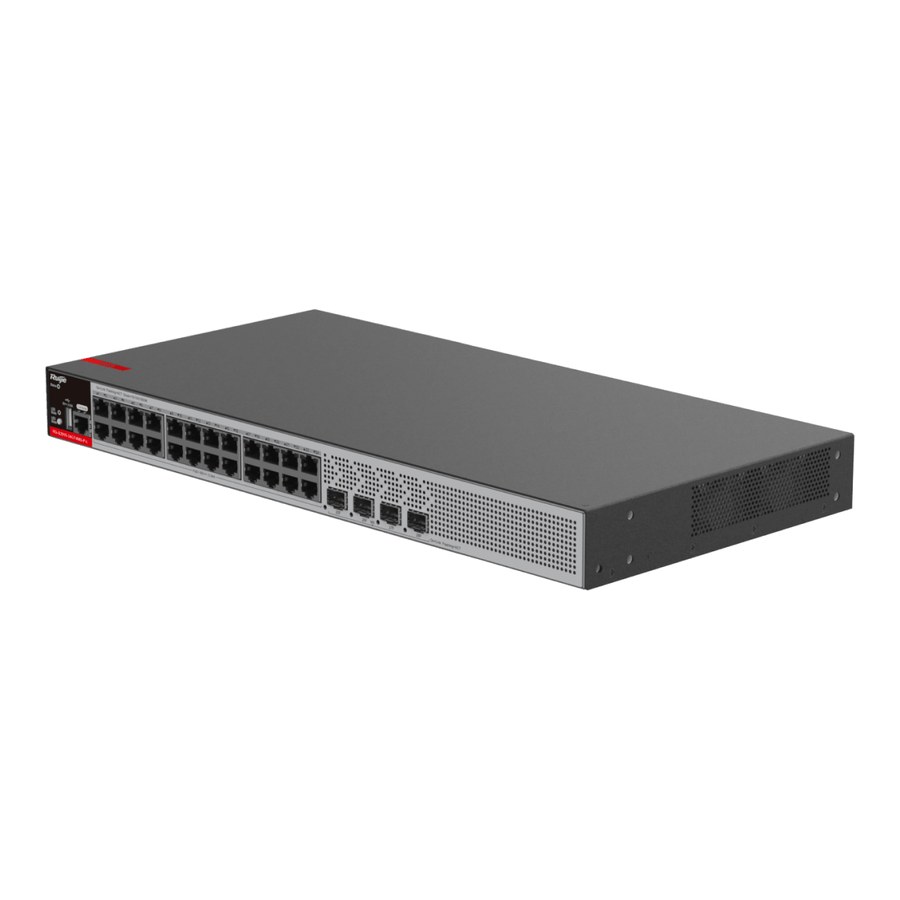

Switch Ruijie RG-S2915-24GT4MS-P-L
- Thương hiệu: Ruijie
- Danh mục: Switch Ruijie Layer 2
RG-S2915-24GT4MS-P-L là switch PoE truy cập L2+ dòng RG-S2915-L của Ruijie: 24 cổng gigabit PoE/PoE+ (802.3af/at), 4 khe SFP 1GE/2.5GE, PoE tối đa 370 W, 1 RU.
Trang này đọc datasheet chung của dòng RG-S2915-L (bản "For Preview") cùng trang sản phẩm Ruijie của mã, giải thích thuật ngữ bằng chữ của hãng. Trang sản phẩm gọi mã là "24-Port Gigabit Layer 2+ Managed PoE+ Switch with Four 2.5GE Uplink SFP Ports", nơi dùng "Offices, hotels, retail stores, factories, and schools".
PoE, PSE và PD: Ruijie giải thích thế nào?
Theo bài kỹ thuật của Ruijie, PoE cho phép truyền cả dữ liệu lẫn điện qua cáp Ethernet, cấp nguồn một chiều cho thiết bị IP như điện thoại VoIP, điểm truy cập (AP) và camera mạng trong khi vẫn truyền tín hiệu. Hệ PoE gồm thiết bị cấp nguồn (PSE) — switch Ethernet, router hoặc thiết bị chuyển mạch có PoE — và thiết bị nhận nguồn (PD), mà trong dự án không dây chủ yếu là AP. Ở bước Detection, PSE kiểm tra cáp có nối với PD hỗ trợ IEEE 802.3af/at không. Hãng cũng nói khả năng PoE do phần cứng quyết định, không nâng cấp phần mềm mà có.
Ở bản 24 cổng có PoE, mọi cổng đồng trên mặt trước đều là PSE theo hai chuẩn af và at; mức trần từng cổng, mức trần cả máy và kiểu đi dây Mode A ghi ở bảng thông số. Đáng đọc là dòng chú thích hãng đặt dưới bảng nguồn: switch nuôi được bao nhiêu thiết bị là chuyện của công suất PoE còn lại và lượng điện mỗi thiết bị thực sự kéo, chứ datasheet không đưa ra một con số cố định.
Ưu tiên cổng PoE và cấp điện liên tục khi khởi động nóng
Phần mềm PoE của dòng chỉ có ba gạch đầu dòng: hai chuẩn af/at, "Uninterruptible power supply upon hot start" và "Port priority". Trang sản phẩm của riêng mã này mở rộng thành ba nhãn: trần 30 W cho mỗi cổng PoE+, tự đặt thứ tự ưu tiên cổng, tự đặt khung giờ cấp điện cho cổng ("Custom PoE port power supply periods"); nhãn cuối không có trong datasheet. Theo trang, mục đích là nuôi camera IP, hệ thống họp trực tuyến và mạng Wi-Fi.

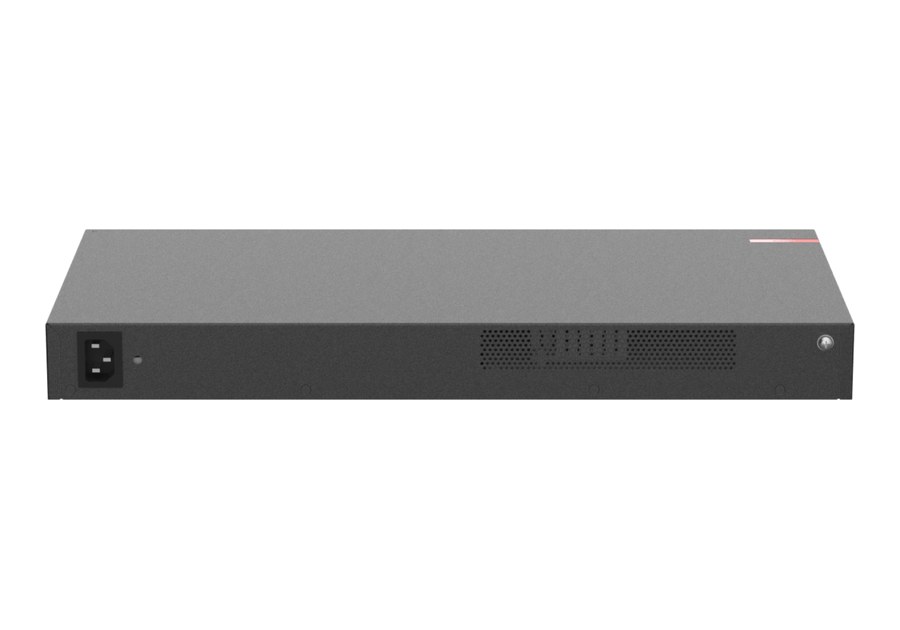

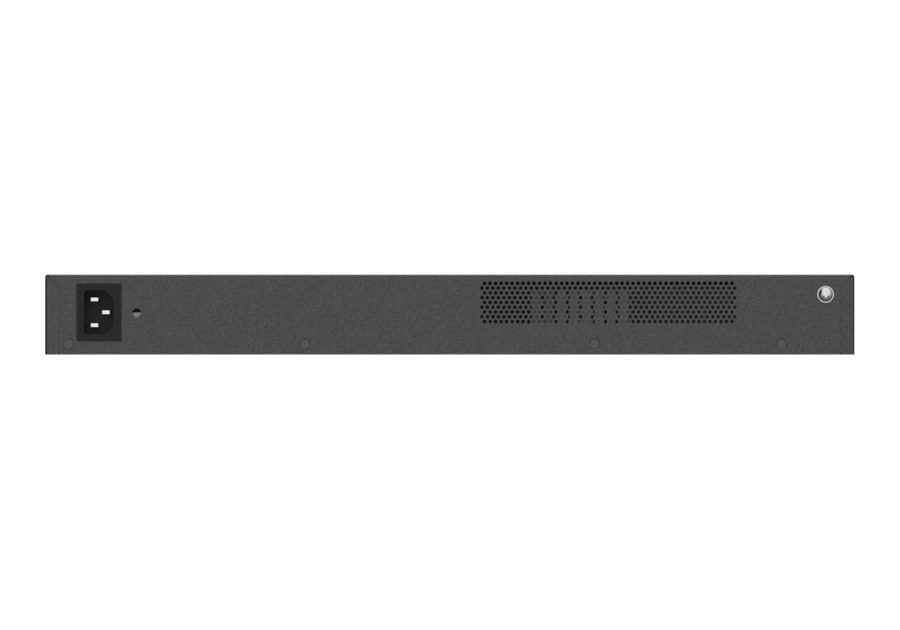

Mức điện máy tiêu thụ tối đa khác nhau giữa lúc không có tải PoE (33 W) và lúc đủ tải PoE (403 W); nguồn là một bộ AC cố định.
Uplink 2.5GE cho mạng camera
Datasheet lấy kịch bản camera để giải thích uplink 2.5GE: hãng nói lưu lượng dồn lên cổng uplink tăng theo số camera, và nếu vượt sức cổng thì gói rơi, hình bị khựng; uplink 2.5 Gbit/s được hãng mô tả là phục vụ được nhiều đầu cuối hơn uplink 1 Gbit/s ở hệ giám sát HD. Muốn ước lượng, trang sản phẩm có sẵn công thức "IPC PCS = Uplink Port Speed*0.7/(Bit Rate*1.2)".
Ruijie định nghĩa module SFP là thiết bị vào/ra cắm nóng, có loại quang và loại đồng, cắm vào giao diện Ethernet để nối ra mạng quang; vì giống GBIC cỡ nhỏ nên còn gọi là mini-GBIC. 4 cổng SFP của mã nhận module 1GE và 2.5GE. Danh sách module trong datasheet dòng có MINI-GBIC-SX-MM850, MINI-GBIC-LX-SM1310, MINI-GBIC-LH40-SM1310, MINI-GBIC-ZX80-SM1550 và module BiDi; datasheet nhắc module BiDi phải dùng theo cặp, ví dụ một đầu GE-SFP-LX20-SM1310-BIDI thì đầu kia GE-SFP-LX20-SM1550-BIDI.
Chống sét 10 kV và bảo vệ CPU
Datasheet viết switch dòng này triệt được xung 10 kV trên cổng, giảm khả năng cổng hỏng vì xung và tăng độ ổn định mạng; bảng môi trường ghi cổng mạng (telecom port) 10 kV, cổng nguồn 6 kV/2 kV. ESD: phóng qua không khí 8 kV/15 kV, phóng tiếp xúc 6 kV/8 kV.
Về CPP, lần này dẫn lời trang sản phẩm thay vì datasheet: CPP canh cửa CPU bằng cách quy định loại gói và kích cỡ gói được phép đi lên, để gói giao thức và gói quản lý vẫn được xử lý, còn lưu lượng lạ, tấn công và việc vắt kiệt tài nguyên bị chặn. Datasheet bổ sung NFPP (lọc theo ngưỡng các gói ARP, ICMP, DHCP người dùng gửi lên) và RLDP (trang ghi gọn: "Eliminate network loops automatically").
Layer 2+ và bảng phần mềm chung
Ruijie định nghĩa switch Layer 2 là thiết bị chuyển tiếp, lọc khung Ethernet theo địa chỉ MAC; switch Layer 3 thực hiện được định tuyến, kể cả giữa các VLAN. Datasheet gọi dòng RG-S2915-L là switch truy cập L2+, không có dòng "Product Category". Danh sách đầy đủ tính năng Layer 2 và định tuyến của bảng phần mềm chung nằm trong bảng thông số; một mục liên quan trực tiếp tới PoE là Voice VLAN, mà theo hãng là VLAN lập riêng cho luồng thoại để giữ toàn vẹn thoại khi đi chung với lưu lượng khác. Quản lý qua CLI, Web, SNMP và nền tảng MACC; trang sản phẩm ghi cấu hình VLAN trên ứng dụng Ruijie Cloud.
Quạt, kích thước và lắp đặt

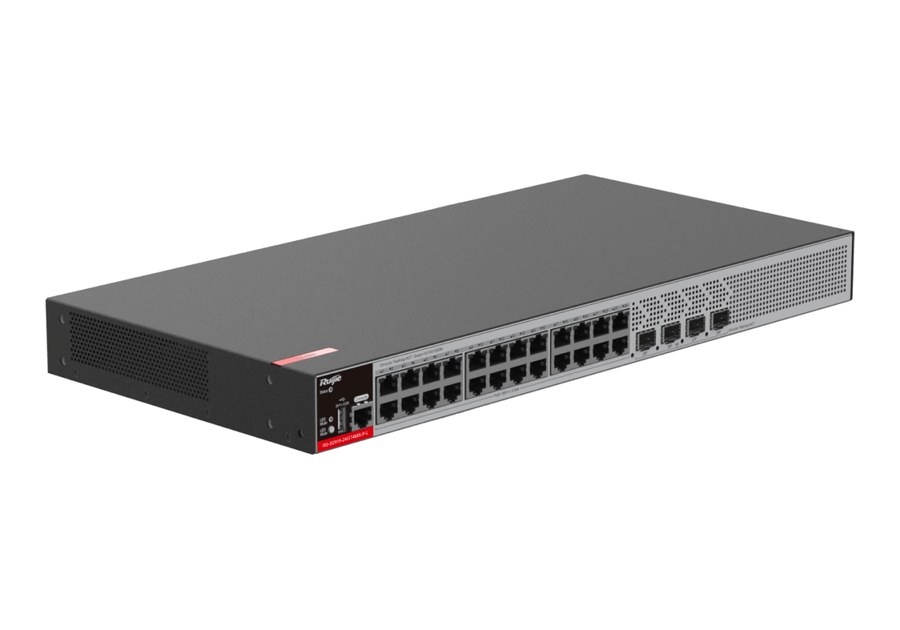

So với bản không PoE cùng 24 cổng, thân máy sâu hơn (292 mm so với 220 mm) và có thêm quạt: hai module quạt cố định, làm mát cưỡng bức, mức ồn ghi trong bảng là không quá 39 dB, quạt có điều tốc và báo lỗi. Chiều cao vẫn 1 RU; phụ kiện trong hộp giống các mã 24/48 cổng của dòng. Tủ cho thiết bị 1U xem tại danh mục tủ mạng.
Bảng thông số RG-S2915-24GT4MS-P-L
| Mục | Thông số theo datasheet |
|---|---|
| Cổng và hiệu năng | |
| Dòng / kiểu | RG-S2915-L; switch truy cập L2+ có PoE |
| Cổng dịch vụ | 24 × 10/100/1000BASE-T có PoE/PoE+; 4 × SFP 1GE/2.5GE |
| Cổng quản lý | 1 × console RJ45, 1 × USB |
| Chuyển tiếp / chuyển mạch | 51 Mpps / 68 Gbps |
| CPU / flash / bộ nhớ / bộ đệm | Đơn nhân 1,2 GHz / 64 MB / 512 MB DDR4 / 512 KB |
| MAC / ARP / định tuyến / ACL | 16.000 / 512 / 64 / 500 |
| Phần mềm (bảng chung) | 802.1Q 4094 VLAN, Voice VLAN, QinQ, STP/RSTP/MSTP, ERPS (G.8032), LACP, LLDP/LLDP-MED; định tuyến tĩnh, RIP, RIPng, OSPFv2; DHCP server/relay/client; CPP, NFPP, RLDP |
| PoE và nguồn | |
| Chuẩn PoE | IEEE 802.3af/at, mọi cổng RJ45 |
| Cặp dây PoE | Mode A (1-2, 3-6) |
| Công suất PoE | Tối đa 30 W mỗi cổng; tối đa 370 W toàn máy |
| PoE (phần mềm) | Cấp điện liên tục khi khởi động nóng; ưu tiên cổng |
| Nguồn | 1 nguồn AC cố định: 100–240 V AC, 50–60 Hz (tối đa 90–264 V AC, 47–63 Hz); tối đa 6 A |
| Tiêu thụ tối đa | 33 W không PoE; 403 W đủ tải PoE |
| Tiết kiệm điện | Energy Efficient Ethernet (EEE) |
| Vật lý và môi trường | |
| Kích thước / cao / khối lượng | 440 mm × 292 mm × 43,6 mm / 1 RU / 2,8 kg |
| Quạt / độ ồn | 2 module quạt cố định, làm mát cưỡng bức, điều tốc và cảnh báo hỏng quạt / ≤ 39 dB |
| Nhiệt độ | 0–45 °C hoạt động; -40 °C đến 70 °C lưu kho |
| Độ ẩm / độ cao | 10–90% RH hoạt động, 5–95% RH lưu kho (không ngưng tụ) / 0 m đến 5000 m |
| ESD / surge | Không khí 8 kV/15 kV, tiếp xúc 6 kV/8 kV / nguồn 6 kV/2 kV, cổng mạng 10 kV |
| MTBF | 200.000 giờ |
| An toàn / EMC | IEC 62368-1 / EN 300386, EN 55032 Class A, EN 55035, EN IEC 61000-3-2, EN 61000-3-3, EN 61000-4-2/-3/-4/-5/-6/-11 |
| Trong hộp | Máy, dây nguồn, dây tiếp đất, dây buộc nylon, 2 tai gắn tủ, 4 chân cao su, 8 vít M4 × 8, hướng dẫn lắp tai |
Bản PDF gốc của hãng (tiếng Anh): tải datasheet RG-S2915-L (gồm RG-S2915-24GT4MS-P-L).
RG-S2915-24GT4MS-P-L khác bản không PoE và bản PoE 10 cổng thế nào?
| Mã | Cổng RJ45 / SFP | Cổng PoE | PoE tối đa | Tiêu thụ tối đa | Quạt | Kích thước (mm) |
|---|---|---|---|---|---|---|
| RG-S2915-24GT4MS-P-L | 24 / 4 | Mọi cổng RJ45 | 30 W/cổng; 370 W | 33 W / 403 W | 2 | 440 × 292 × 43,6 |
| RG-S2915-24GT4MS-L | 24 / 4 | Không | — | 15,6 W | Không quạt | 440 × 220 × 43,5 |
| RG-S2915-10GT2MS-P-L | 10 / 2 | Cổng 1–8 | 30 W/cổng; 125 W | 16 W / 141 W | 1 | 297 × 170 × 44,5 |
| RG-S2915-48GT4MS-L | 48 / 4 | Không | — | 30 W | 2 | 440 × 220 × 43,5 |
Bản không PoE cùng 24 cổng: RG-S2915-24GT4MS-L; bản 48 cổng: RG-S2915-48GT4MS-L. Đặt mua RG-S2915-24GT4MS-P-L qua giỏ hàng hoặc hotline 0385 90 8282; xem thêm danh mục Switch Ruijie Layer 2.
Hỏi đáp về RG-S2915-24GT4MS-P-L
RG-S2915-24GT4MS-P-L là gì?
Switch PoE truy cập L2+ của dòng RG-S2915-L: 24 cổng gigabit RJ45 đều cấp PoE/PoE+, 4 khe SFP 1GE/2.5GE, công suất PoE tối đa 370 W, cao 1 RU, 2 quạt.
Mỗi cổng PoE của RG-S2915-24GT4MS-P-L cấp được bao nhiêu W?
Datasheet ghi mỗi cổng PoE cấp tối đa 30 W, tổng tối đa 370 W; số thiết bị cấp được do công suất còn lại của switch và mức tiêu thụ thực của từng thiết bị quyết định.
RG-S2915-24GT4MS-P-L cấp PoE theo chuẩn nào?
IEEE 802.3af và 802.3at, trên cặp dây Mode A (1-2, 3-6), áp cho tất cả cổng RJ45 theo datasheet.
"Uninterruptible power supply upon hot start" là gì?
Là một dòng trong mục PoE của bảng phần mềm chung RG-S2915-L, nghĩa đen là cấp điện không gián đoạn khi khởi động nóng. Datasheet không mô tả thêm cách hoạt động.
RG-S2915-24GT4MS-P-L khác RG-S2915-24GT4MS-L thế nào?
Cùng 24 cổng RJ45, 4 SFP, 68 Gbps. Bản -P-L cấp PoE trên mọi cổng RJ45 (370 W), có 2 quạt, sâu 292 mm, tiêu thụ tối đa 403 W khi đủ tải; bản -L không PoE, không quạt, sâu 220 mm, tối đa 15,6 W.
Cổng SFP của mã này dùng module nào?
4 cổng nhận module SFP 1GE và 2.5GE; datasheet dòng liệt kê các mã MINI-GBIC (SX, LX, LH40, ZX80), Mini-GBIC-GT, module BiDi 1GE và module BiDi 2.5GE 3 km.
