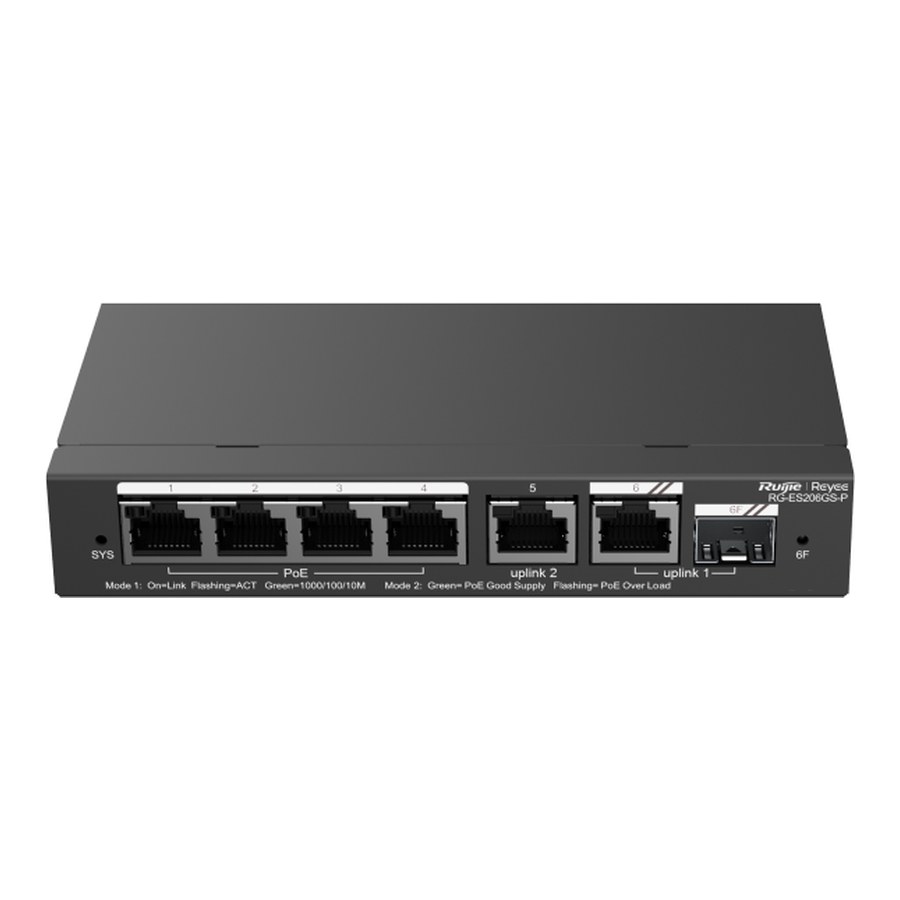

RG-ES206GS-P là switch PoE gigabit 6 cổng, 1 cổng combo, của Ruijie Reyee quản lý qua Cloud: 4 cổng PoE/PoE+ 802.3af/at, 54 W, chuyển mạch 12 Gbps và 8,9 Mpps.
Bài lấy số liệu từ datasheet RG-ES206GS-P bản 12/05/2026, giải nghĩa thuật ngữ bằng câu chữ của Ruijie trong datasheet module quang và các bài kỹ thuật của hãng. Trang Reyee tiếng Việt gọi mã này là "Thiết bị Chuyển mạch được Quản lý 6 Cổng Gigabit với 4 Cổng PoE+, 1 Cổng Combo", nằm trong nhóm "Thiết bị chuyển mạch CCTV Thông minh", dòng "Mẫu PoE".

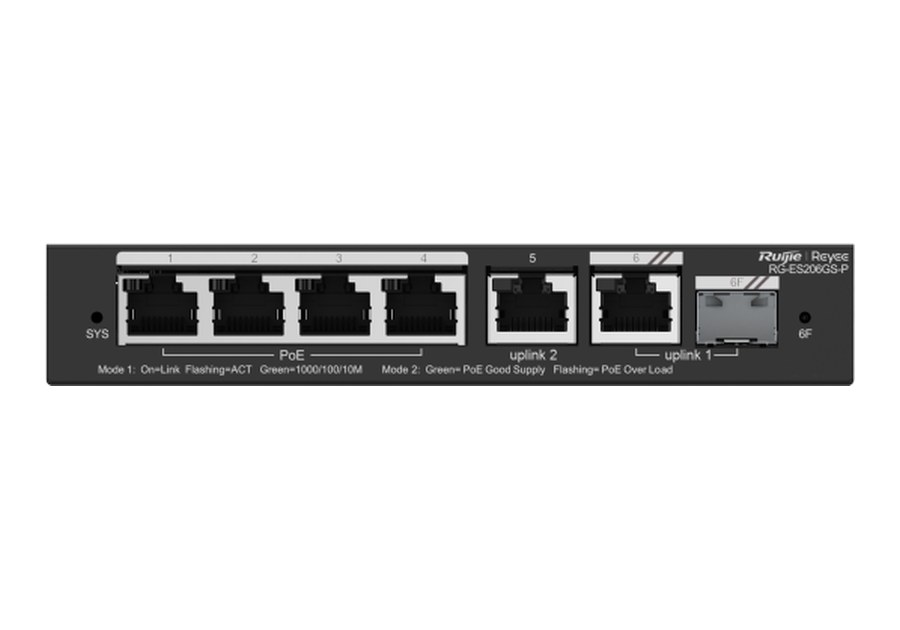

Cổng combo và cổng SFP 1GE: datasheet ghi gì?
Mục Port Specifications của RG-ES206GS-P có năm dòng: tổng 6 cổng RJ45, tổng 1 cổng quang, 1 cổng combo 1GE, 1 cổng SFP 1GE, 6 cổng 10/100/1000BASE-T, cộng 1 nút reset. Tiêu đề datasheet ghi "6-Port Gigabit Smart Cloud Managed PoE Switch, 1 Combo Port" và phần nổi bật ghi "6-port gigabit managed PoE switch with 4 PoE+ Ports, 1 combo port". Datasheet không định nghĩa "combo" nên bài giữ nguyên các dòng này.
Về SFP, datasheet module quang của Ruijie viết: module SFP (Small Form-Factor Pluggable) là thiết bị vào/ra hỗ trợ cắm nóng; khi cắm vào một cổng Ethernet, module SFP nối cổng đó với mạng quang; vì có thể coi là một GBIC cỡ nhỏ nên còn được gọi là mini-GBIC. Các module quang Ruijie dòng MINI-GBIC 1000BASE đang đăng ở danh mục Module quang Ruijie.
PSE và PD: RG-ES206GS-P cấp PoE cho 4 cổng, ngân sách 54 W
Trong bài "In-depth Explanation of PoE", Ruijie chia hệ PoE thành hai vai: PSE (Power Sourcing Equipment) cấp điện, ví dụ PoE switch hoặc PoE injector, đưa điện tới các đầu cuối như AP không dây và điện thoại VoIP qua cáp Ethernet; PD (Powered Device) nhận điện qua cáp Ethernet. Hãng cũng viết PoE cấp nguồn DC cho thiết bị IP như điện thoại VoIP, AP và đầu ghi NVR trong khi vẫn truyền tín hiệu dữ liệu, không cần sửa đổi hệ cáp Ethernet sẵn có.
RG-ES206GS-P là PSE: 4 cổng PoE/PoE+ Out theo chuẩn PoE/PoE+ (IEEE 802.3af/at), ngân sách PoE 54 W, chân cấp điện 1–2 (+) và 3–6 (−). Bảng phần mềm ghi "PoE watchdog: Yes", "Uninterruptible power supply upon warm start: No". Trang hãng ghi "802.3at / 802.3af". Datasheet không ghi công suất từng cổng.
Adapter 54 V DC 1,11 A, tiêu thụ 6 W / 60 W
Nguồn: adapter DC rời, phía vào 100–240 V AC, 50–60 Hz (tối đa 90–264 V AC, 47–63 Hz), dòng vào định mức 1,5 A; phía ra 54 V DC, dòng ra tối đa 1,11 A. Công suất tiêu thụ tối đa: 6 W khi không tải PoE, 60 W khi PoE đầy tải.
Switch Layer 2 chuyển dữ liệu giữa các cổng: 12 Gbps, 8,9 Mpps, 2000 MAC
Khi so switch Layer 2 với Layer 3, Ruijie viết switch Layer 2 chuyển (switch) dữ liệu giữa các cổng, còn switch Layer 3 định tuyến (route) dữ liệu giữa các cổng. Datasheet RG-ES206GS-P ghi Product Category Layer 2; dung lượng chuyển mạch 12 Gbps, tốc độ chuyển tiếp 8,9 Mpps; bảng MAC tối đa 2000 mục, MAC tĩnh "Yes"; flash 4 MB; MTU 9216 byte; cổng dịch vụ và đầu nguồn cắm rút cáp nóng. Nhóm IP Routing (route tĩnh IPv4/IPv6, OSPFv2/v3) ghi "No". Chuẩn tốc độ 10/100/1000 có trong bài Ethernet là gì; đầu nối trong bài RJ45 là gì.
Hai cách đọc đèn LED cổng

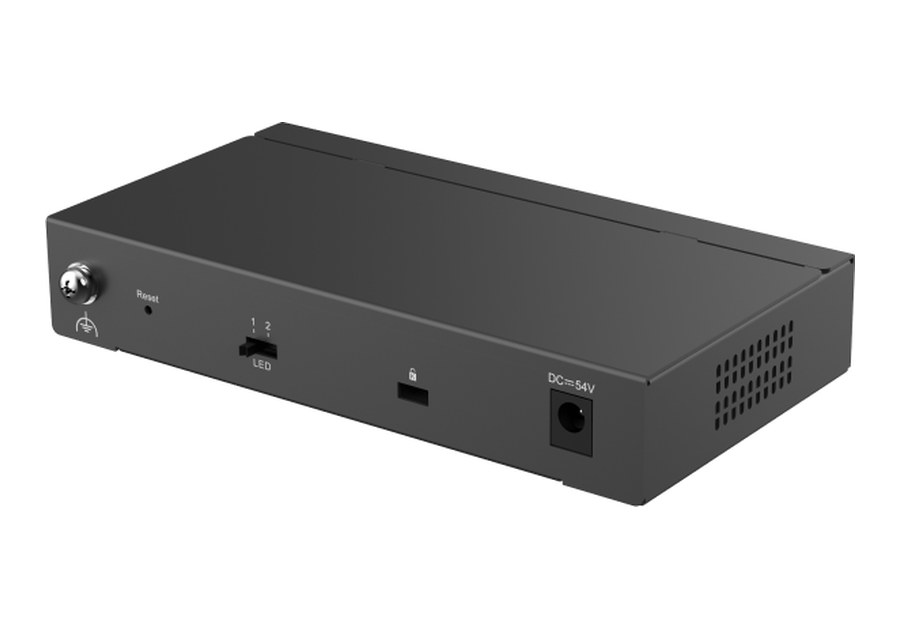

Công tắc LED mode trên máy có hai vị trí theo datasheet: Mode 1 (bên trái) để đèn cổng nói về link và lưu lượng; Mode 2 (bên phải) để đèn cổng nói về PoE, nhấp nháy xanh là cổng quá tải nguồn, sáng xanh liên tục là cổng đang cấp điện.
VLAN, chống vòng lặp, camera và quản lý: phần nào có, phần nào không
Nhóm phần mềm của RG-ES206GS-P được chép đủ trong bảng thông số; điểm chính: IEEE 802.1Q VLAN với tối đa 16 VLAN cấu hình trên cổng LAN (trang hãng: "Cấu hình VLAN trên Ứng dụng Ruijie Cloud", "Mobile VLAN Cấu hình"); cách ly cổng, ba kiểu storm control, DHCP snooping và bảo vệ CPU đều "Yes"; "Automatic Loop Prevention ensures service continuity" ở phần nổi bật, trang hãng diễn đạt "Mạng vẫn được kết nối khi vòng lặp xuất hiện trên mạng". Không có gộp cổng, ACL, 802.1X, IGMP snooping, LLDP hay SNMP.
Camera: "Camera detection: Yes", trang hãng "Camera IP/NVR nhận dạng", mức khuyến nghị "200W H265: 40" và "400W H265: 20". Quản lý qua Ruijie Cloud, ứng dụng Ruijie Reyee và eWeb (HTTP); trang hãng viết ba câu về Cloud: "SON, triển khai không chạm lên Cloud", "Theo dõi số liệu thống kê thiết bị chuyển mạch mọi lúc mọi nơi", "Dễ dàng bảo trì, tiết kiệm thời gian và chi phí hỗ trợ hiện trường".

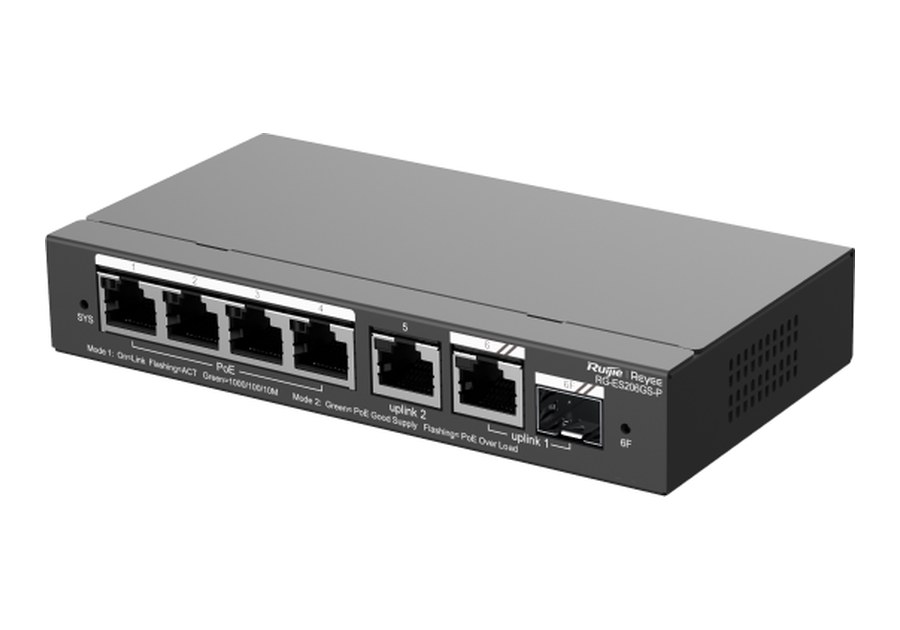

Thân 148 × 78 × 26 mm, 0,31 kg, chống tĩnh điện 8 kV
Thân RG-ES206GS-P cùng cỡ bản 5 cổng (148 mm × 78 mm × 26 mm) nhưng nặng 0,31 kg và chống tĩnh điện cao hơn: 8 kV phóng qua không khí, 6 kV phóng tiếp xúc; chống sét ở cổng dịch vụ ±6 kV common mode. Vỏ kim loại, không quạt, treo tường hoặc đặt bàn, 0–40 °C, chứng nhận CE và CB. Độ ẩm, độ cao, mức chống sét đầu nguồn và phụ kiện trong hộp ghi ở bảng.
Bảng thông số RG-ES206GS-P
| Mục | Thông số theo datasheet |
|---|---|
| Cổng và PoE | |
| Phân loại | Layer 2; 6-Port Gigabit Smart Cloud Managed PoE Switch, 1 Combo Port |
| Cổng | 6 × RJ45 10/100/1000BASE-T; 1 cổng quang: 1 combo 1GE (1 SFP 1GE); 1 nút reset; DIP switch LED mode |
| Cổng PoE/PoE+ Out | 4; PoE/PoE+ (IEEE 802.3af/at) |
| Ngân sách PoE | 54 W |
| Chân cấp điện PoE | 1–2 (+), 3–6 (−) |
| PoE watchdog | Yes; cấp nguồn liên tục khi khởi động nóng: No |
| Hiệu năng và Layer 2 | |
| Chuyển mạch / chuyển tiếp | 12 Gbps / 8,9 Mpps |
| Bảng MAC / flash / MTU | 2000 mục (MAC tĩnh: Yes) / 4 MB / 9216 byte |
| VLAN | IEEE 802.1Q, tối đa 16, cấu hình trên cổng LAN |
| Chống vòng lặp | Automatic Loop Prevention (Highlights) |
| Cấp cổng | Flow control, EEE, cable test, rate limiting: Yes |
| Không có | Static aggregation, LACP, 802.1p/DSCP, IGMP snooping, LLDP/LLDP-MED, định tuyến tĩnh, OSPF |
| Bảo mật và quản lý | |
| Bảo mật | Port isolation; storm control broadcast/multicast/unknown unicast; DHCP snooping; CPU Protection Policy |
| Không có | RADIUS, 802.1X, Standard/Extended MAC/Extended IP/IPv6 ACL, ARP anti-spoofing |
| Camera | Camera detection: Yes; 200W H265: 40, 400W H265: 20 |
| Quản lý | Ruijie Cloud, Ruijie Reyee App, eWeb, HTTP login, SON, mirroring, online upgrade, DNS/DHCP client |
| Không hỗ trợ | HTTPS login, Syslog, SNMPv1/v2c/v3, ARP, ping, traceroute, ICMPv6 |
| Nguồn và vật lý | |
| Adapter DC | Vào 100–240 V AC, 50–60 Hz (tối đa 90–264 V AC, 47–63 Hz), 1,5 A; ra 54 V DC, tối đa 1,11 A |
| Công suất tiêu thụ tối đa | 6 W (không tải PoE); 60 W (PoE đầy tải) |
| Vỏ, làm mát | Kim loại; không quạt, tản nhiệt tự nhiên |
| Kích thước (R × S × C) | 148 mm × 78 mm × 26 mm |
| Khối lượng | 0,31 kg; 1,07 kg cả bao bì |
| Lắp đặt | Treo tường / đặt bàn |
| Nhiệt độ | Hoạt động 0–40 °C; lưu kho -40 °C đến 70 °C |
| Độ ẩm, độ cao | 10–90% RH (hoạt động), 5–95% RH (lưu kho), không ngưng tụ; -500 m đến 5000 m |
| Chống tĩnh điện | 8 kV phóng qua không khí; 6 kV phóng tiếp xúc |
| Chống xung sét | Cổng dịch vụ ±6 kV common mode; đầu nguồn ±4 kV common mode, ±2 kV differential mode |
| Chứng nhận, EMC, an toàn | CE, CB; EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386; EN 62368-1, IEC 62368-1 |
| MTBF | 200.000 giờ |
| Trong hộp | Máy; 1 dây nguồn (bốn độ dài 0,8 m, 1 m, 1,2 m hoặc 1,5 m theo hàng giao thực tế, hãng ghi chú); sách hướng dẫn |
Bản PDF gốc của hãng: tải datasheet RG-ES206GS-P.
RG-ES206GS-P khác RG-ES205GC-P và RG-ES210GS-P thế nào?
So với mã 5 cổng PoE không có combo RG-ES205GC-P và mã 10 cổng có combo RG-ES210GS-P; số lấy từ datasheet riêng từng mã. Cả ba ghi Layer 2, 16 VLAN, adapter 54 V DC, treo tường hoặc đặt bàn, camera khuyến nghị 40 / 20.
| Thông số | RG-ES206GS-P | RG-ES205GC-P | RG-ES210GS-P |
|---|---|---|---|
| Cổng RJ45 / combo (SFP 1GE) | 6 / 1 (1) | 5 / không có dòng | 10 / 1 (1) |
| Cổng PoE/PoE+, ngân sách PoE | 4, 54 W | 4, 54 W | 8, 120 W |
| Chuyển mạch / chuyển tiếp | 12 Gbps / 8,9 Mpps | 10 Gbps / 7,4 Mpps | 20 Gbps / 14,8 Mpps |
| Bảng MAC | 2000 | 2000 | 4000 |
| Adapter: dòng ra tối đa | 1,11 A | 1,11 A | 2,4 A |
| Công suất tiêu thụ tối đa | 6 W / 60 W | 5 W / 60 W | 10 W / 130 W |
| Kích thước, khối lượng | 148 × 78 × 26 mm, 0,31 kg | 148 × 78 × 26 mm, 0,30 kg | 202 × 108 × 28 mm, 0,55 kg |
| ESD (không khí / tiếp xúc) | 8 kV / 6 kV | 6 kV / 4 kV | 8 kV / 6 kV |
Đặt mua RG-ES206GS-P tại Phụ Kiện Mạng qua giỏ hàng hoặc hotline 0385 90 8282; các switch Reyee khác ở Switch Ruijie Layer 2 và Thiết bị mạng Ruijie.
Hỏi đáp về RG-ES206GS-P
Cổng combo trên RG-ES206GS-P là gì?
Datasheet ghi 1 cổng combo 1GE, 1 cổng SFP 1GE, tổng 1 cổng quang, bên cạnh 6 cổng RJ45 10/100/1000BASE-T; datasheet không định nghĩa thêm. Module quang SFP, theo Ruijie, là thiết bị cắm nóng nối cổng Ethernet với mạng quang.
RG-ES206GS-P cấp PoE cho mấy cổng?
4 cổng PoE/PoE+ Out chuẩn IEEE 802.3af/at, ngân sách PoE 54 W. Datasheet không ghi công suất từng cổng.
RG-ES206GS-P dùng nguồn gì?
Adapter DC rời: ra 54 V DC, tối đa 1,11 A; vào 100–240 V AC. Tiêu thụ tối đa 6 W khi không tải PoE và 60 W khi PoE đầy tải.
RG-ES206GS-P khác RG-ES205GC-P ở đâu?
Thêm 1 cổng RJ45 và 1 cổng combo (SFP 1GE), chuyển mạch 12 Gbps thay vì 10 Gbps, chuyển tiếp 8,9 Mpps thay vì 7,4 Mpps, chống tĩnh điện 8/6 kV thay vì 6/4 kV. Cùng 4 cổng PoE 54 W, 2000 MAC, 16 VLAN, thân 148 × 78 × 26 mm.
RG-ES206GS-P có nhận diện camera không?
Có. Datasheet ghi "Camera detection: Yes"; mức camera khuyến nghị "200W H265: 40" và "400W H265: 20".
Đèn LED trên RG-ES206GS-P báo gì?
Theo DIP switch: Mode 1 (gạt trái) báo link và lưu lượng; Mode 2 (gạt phải) báo PoE, sáng liên tục là đang cấp điện, nhấp nháy là quá tải nguồn.
