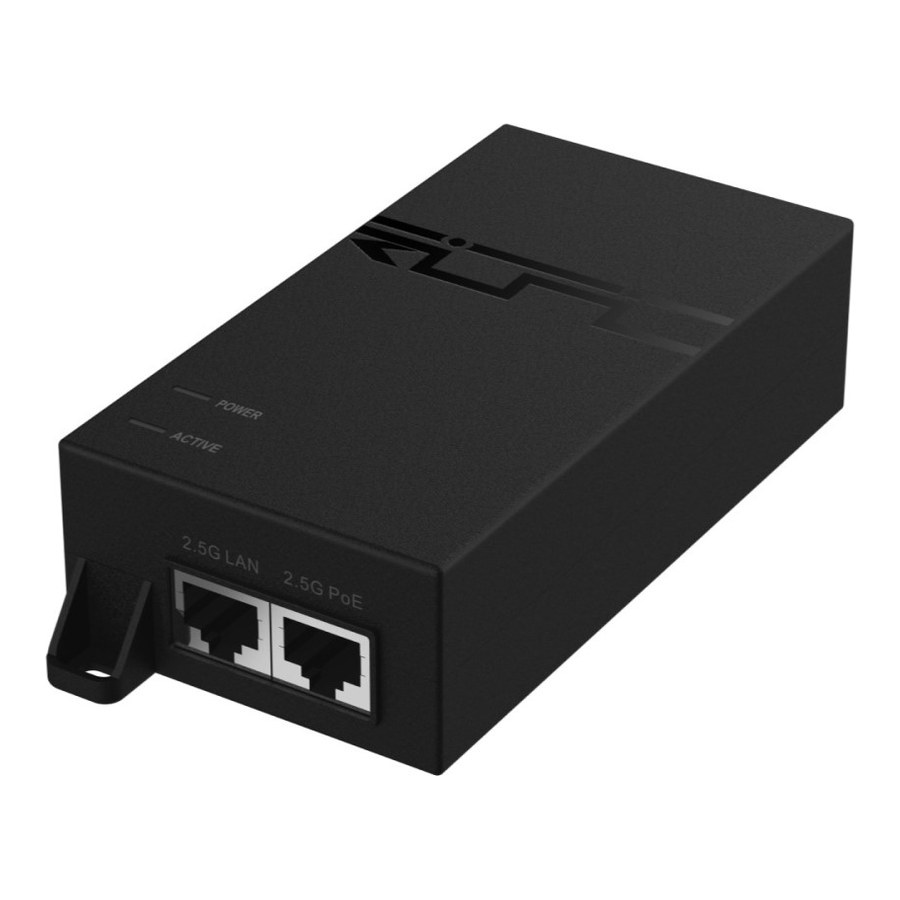

RG-POE-50-60W-MG là bộ cấp nguồn PoE thụ động 1 cổng của Ruijie Reyee: 56 V 1,08 A, 60 W, cổng 2.5G, cấp qua 4 cặp dây, dùng cho RG-RAP2260(H) và RG-RAP6260(H).
Một datasheet chung "Reyee Passive PoE Adapters" (tệp ngày 12/01/2026) gom ba bộ cấp nguồn; trang này chỉ lấy số ở cột của mã 60 W, thuật ngữ nào Ruijie có viết định nghĩa thì dẫn lời hãng, thuật ngữ còn lại chỉ ghi tên kèm giá trị. Trên web Reyee (tiếng Anh), sản phẩm nằm ở Wireless › Accessories, thuộc series Passive PoE Injector; nơi dùng hãng liệt kê: "Hotel, Home, Office, etc.".
RG-POE-50-60W-MG dành cho những AP nào?
Ngay dưới hình bộ 60 W, khối Products Compatible của datasheet xếp ba AP thành hai nhóm: một AP ốp trần (Ceiling AP) là RG-RAP2260(H), hai AP ngoài trời (Outdoor AP) là RG-RAP6260(H) cùng bản RG-RAP6260(H)-D. Trong ba mã ấy, Bộ phát Wifi 6 Ruijie RG-RAP2260(H) đã có trang trên Phụ Kiện Mạng. Hai bộ 52 V cùng dòng là RG-POE-AF15 và RG-POE-AT30 có danh sách AP tương thích riêng.
PoE là gì, bộ này cấp nguồn bằng mấy cặp dây?
Ruijie định nghĩa PoE là công nghệ cho dữ liệu và điện đi chung trên cáp Ethernet, cấp nguồn DC cho thiết bị IP (điện thoại VoIP, AP, camera web) trong khi vẫn truyền tín hiệu; trong mạng không dây, thiết bị nhận nguồn chủ yếu là AP.
Hàng PoE Standard của mã 60 W viết "Passive PoE, 56V, 60W", tức hãng xếp bộ này vào kiểu PoE thụ động; datasheet không gắn tên chuẩn IEEE 802.3 nào cho nó. Khác hai bộ 52 V chỉ dùng hai cặp, điện ở đây đi trên cả bốn cặp dây của cáp: bốn chân mang cực dương, bốn chân còn lại mang cực âm (sơ đồ chân ở bảng thông số), còn ô cấp hai cặp bỏ trống bằng dấu "-".
Chỗ vênh cần biết: trang hình giới thiệu (Highlight Features) của mã này in điện áp ra là 52 V, trong khi bảng Specifications, hàng PoE Standard lẫn tên sản phẩm trên web hãng đều là 56 V. Trang này dùng số của bảng Specifications.
Cổng 2.5G và đầu nối

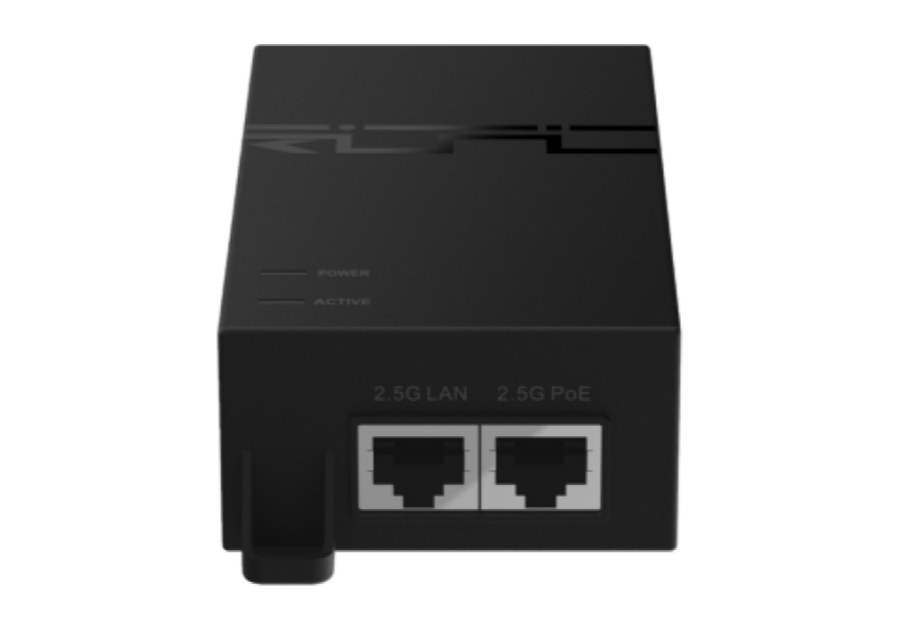

Ở hàng Gigabit LAN Port, mã này là bộ duy nhất trong datasheet ghi 2.5G; hai bộ cùng tài liệu ghi 1G. Hình giới thiệu chú thích cổng là "1-port PoE adapter (2500Base-T)". Cả đầu vào dữ liệu lẫn đầu ra PoE đều là ổ RJ45 loại có vỏ chắn (RJ45 Shielded Socket); đầu nhận điện lưới là ổ ba cực kiểu C6. Tính năng khởi động lại từ xa (Remote Reset Capability) không có. Bài Ethernet là gì nói về các chuẩn tốc độ cổng mạng, bài RJ45 là gì nói về đầu nối.
Nguồn vào, hiệu suất và gợn điện áp
Máy cắm điện lưới xoay chiều dải rộng, tần số 50 hoặc 60 Hz. Khác hai bộ 52 V chỉ ghi một mức dòng vào tối đa, cột này tách dòng vào và dòng xung khởi động (inrush) theo hai mức điện áp lưới 120 V và 230/240 V. Hiệu suất ghi gọn là "80+%", gợn điện áp ra (Output Ripple) ghi theo phần trăm thay vì mVp-p như hai bộ kia. Các giá trị cụ thể nằm ở nhóm "Nguồn vào" của bảng thông số.
Chống sét và kẹp áp
Ba bộ trong datasheet đều ghi chống sét ở cả chế độ vi sai lẫn chế độ chung (Difference and Common Mode). Điểm riêng của mã 60 W là ô Clamping Protection có giá trị, "65V Power", trong khi hai bộ 52 V để NA; còn ô xả sét tối đa phía nguồn (Max. Surge Discharge) của mã này ghi 500 A, hai bộ kia ghi 2000 A. Thông số phía dữ liệu và thời gian đáp ứng ghi giống nhau ở ba cột.
Kích thước, môi trường, chứng nhận và cảnh báo
Kích thước và khối lượng của mã này ghi ở nhóm cuối bảng thông số. Một chỗ dễ nhầm: dòng Highlights đầu datasheet và trang sản phẩm đều quảng cáo dải nhiệt làm việc từ âm 10 đến 45 độ; dải này đúng với cột hai bộ 52 V, còn cột của mã 60 W ghi 0 đến 40 °C. Trang này theo cột của đúng mã. Độ ẩm khi chạy phải không ngưng tụ.
Ô chứng nhận của mã này hiển thị CE và CCC. Datasheet còn thêm cho riêng cột 60 W một hàng cảnh báo (Warning), dịch sát: dùng thiết bị này trong khu dân cư có thể gây nhiễu sóng vô tuyến.
Bảng thông số RG-POE-50-60W-MG
| Mục | Thông số theo datasheet |
|---|---|
| PoE và cổng | |
| PoE Standard | Passive PoE, 56 V, 60 W |
| Output Voltage | 56 V DC @ 1,08 A |
| 4-Pair Powering | Chân 1, 2, 4, 5 (+); chân 3, 6, 7, 8 (−) |
| 2-Pair Powering | - |
| Cổng LAN | 2.5G (2500Base-T theo trang Highlight Features) |
| Data IN / POE | RJ45 Shielded Socket |
| Remote Reset | No |
| Nguồn vào | |
| Rated Voltage | 100–240 V AC, 50/60 Hz |
| Input Current | 1,5 A @ 120 V AC; 1,2 A @ 240 V AC |
| Inrush Current | < 60 A đỉnh @ 120 V AC; < 120 A đỉnh @ 230 V AC |
| Đầu AC | 3-pole appliance inlet type C6 |
| Efficiency | 80+ % |
| Output Ripple / Switching Frequency | 1 % / 65 kHz |
| Line / Load Regulation | ≤ 5 % / ≤ 5 % |
| Chống sét | |
| Surge Protection | Difference and Common Mode |
| Clamping Protection | 65 V, phía nguồn |
| Max. Surge Discharge | 500 A (8/20 µs), phía nguồn |
| Peak Pulse Current | 36 A (10/1000 µs), phía dữ liệu |
| Shunt Capacitance / Response Time | < 5 pF / < 1 ns |
| Vật lý và môi trường | |
| Kích thước | 137,4 × 62,3 × 32,6 mm |
| Khối lượng | 225 g |
| Nhiệt độ | Làm việc 0 °C đến 40 °C; lưu kho −30 °C đến 70 °C |
| Độ ẩm làm việc | 35–95 %, không ngưng tụ |
| Chứng nhận | CE, CCC |
File gốc của hãng: tải datasheet RG-POE-50-60W-MG.
RG-POE-50-60W-MG khác RG-POE-AT30 và RG-POE-AF15 thế nào?
| Mục | RG-POE-50-60W-MG | RG-POE-AT30 | RG-POE-AF15 |
|---|---|---|---|
| PoE Standard | Passive PoE, 56 V, 60 W | Passive PoE, 52 V, 31,2 W | Passive PoE, 52 V, 15,6 W |
| Cổng LAN | 2.5G | 1G | 1G |
| Cặp dây cấp nguồn | 4 cặp | 2 cặp | 2 cặp |
| Clamping Protection | 65 V | NA | NA |
| Max. Surge Discharge | 500 A | 2000 A | 2000 A |
| Nhiệt độ làm việc | 0 °C đến 40 °C | −10 °C đến 45 °C | −10 °C đến 45 °C |
| Chứng nhận | CE, CCC | CE, CB | CE, CB |
| AP tương thích (số mã) | 3 | 15 | 6 |
Hai bộ 52 V có trang riêng: RG-POE-AT30 và RG-POE-AF15. Đặt RG-POE-50-60W-MG qua giỏ hàng hoặc gọi 0385 90 8282; thiết bị Reyee khác ở danh mục Wifi Ruijie.
Hỏi đáp về RG-POE-50-60W-MG
RG-POE-50-60W-MG là gì?
Là một injector PoE một cổng trong series Passive PoE Injector của Ruijie Reyee: nhận điện lưới xoay chiều rồi đưa nguồn một chiều vào cáp mạng để cấp cho AP, theo kiểu PoE thụ động.
Bộ cấp nguồn này dùng được với AP nào?
Khối Products Compatible chỉ ghi ba mã: AP ốp trần RG-RAP2260(H) và hai AP ngoài trời RG-RAP6260(H), RG-RAP6260(H)-D.
Điện áp ra là 52 V hay 56 V?
Bảng Specifications, hàng PoE Standard và tên trên web hãng đều là 56 V; con số 52 V chỉ xuất hiện ở hình giới thiệu. Trang này theo bảng.
RG-POE-50-60W-MG theo chuẩn IEEE 802.3 nào?
Datasheet không ghi chuẩn IEEE nào cho bộ này, chỉ ghi "Passive PoE".
Cổng mạng của bộ này tốc độ bao nhiêu?
Hàng Gigabit LAN Port ghi 2.5G, hình giới thiệu chú thích 2500Base-T.
Vì sao trang hãng ghi nhiệt độ -10 °C đến 45 °C?
Dải đó thuộc dòng Highlights chung, khớp hai bộ 52 V. Cột của RG-POE-50-60W-MG ghi 0 °C đến 40 °C.
