RG-ES209MG-P là switch PoE 2.5G 8 cổng quản lý qua Cloud của Ruijie Reyee: 1 cổng SFP+ 10GE, 8 cổng PoE/PoE+ 802.3af/at, 130 W, chuyển mạch 60 Gbps và 45 Mpps.
Trang này đối chiếu từng dòng datasheet RG-ES209MG-P (ngày 03/07/2026) và giải nghĩa những thuật ngữ Ruijie có định nghĩa: PSE, PD, bước dò PoE, switch Layer 2, gộp liên kết, VLAN. Tên trên trang Reyee tiếng Việt là "Thiết bị chuyển mạch PoE 8 cổng 2,5G Được quản lý trên Cloud, 1 x Đường lên 10G"; nơi dùng hãng ghi "Văn phòng, trường học, biệt thự, cửa hàng, căn hộ, v.v."
PSE và PD là gì, RG-ES209MG-P đóng vai nào?
Ruijie mô tả một hệ PoE hoàn chỉnh gồm thiết bị cấp nguồn PSE (Power Sourcing Equipment) và thiết bị nhận nguồn PD (Powered Device). PSE, theo hãng, là switch Ethernet, router hoặc thiết bị chuyển mạch mạng khác có chức năng PoE; trong các dự án mạng không dây, PD chủ yếu là AP. Bước đầu tiên của quá trình PoE là dò (Detection): PSE kiểm tra xem cáp có đang nối tới một PD hỗ trợ chuẩn IEEE 802.3af/at hay không.
RG-ES209MG-P là PSE: datasheet ghi Total number of RJ45 ports 8 và Number of PoE/PoE+ Out ports 8; danh sách Models trên trang Reyee viết "8 x Cổng PoE+ 10/100/1000/2500BASE-T". Chuẩn cấp nguồn ghi "PoE/PoE+ (IEEE 802.3af/at)", PoE budget 130 W, cặp chân 1–2 (+) và 3–6 (−). Highlights viết "8 x PoE out ports supporting IEEE 802.3 af/at standards, 130 W PoE budget". Phần mềm có PoE watchdog ("Yes"); dòng Uninterruptible power supply upon warm start là "No". Công suất từng cổng không có trong datasheet.
8 cổng 10/100/1000/2500BASE-T và 1 cổng SFP+ 10GE

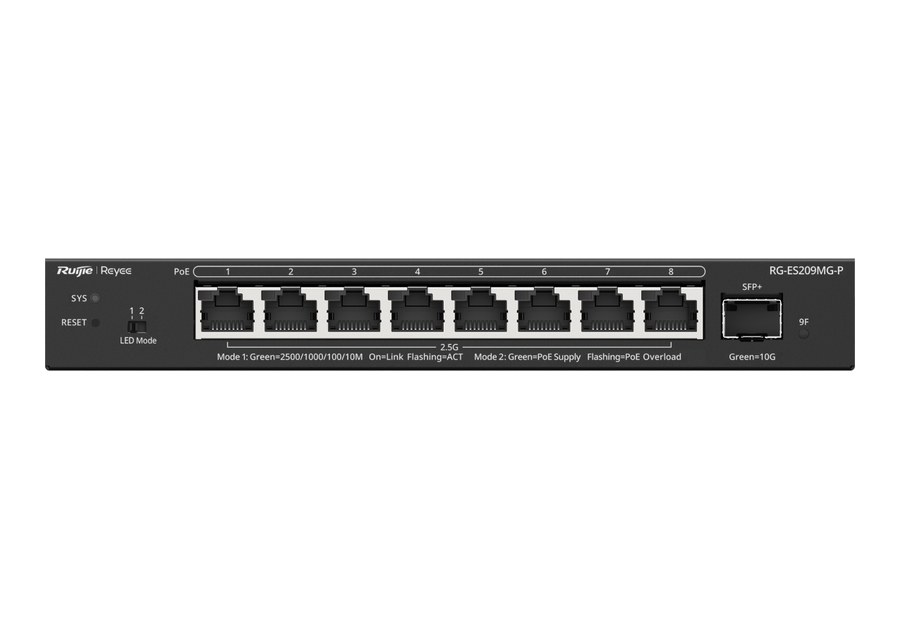

Tiêu đề datasheet "8-Port 2.5G Cloud Managed PoE Switch, 1 x 10G Uplink". Bảng cổng: 8 cổng 10/100/1000/2500BASE-T, 1 cổng quang là 10GE SFP+, 1 nút reset; câu Highlights tương ứng: "8 x 2.5G ports and 1 x 10GE SFP+ port for higher network performance". Phần tóm tắt mã này trong danh sách Models của trang Reyee khớp với datasheet. SFP+ không có trong kho định nghĩa của hãng mà bài dùng, nên chỉ ghi tên dòng. Chuẩn Ethernet nói chung xem bài Ethernet là gì; đầu nối cổng đồng xem RJ45 là gì.
Switch Layer 2 là gì? 60 Gbps, 45 Mpps, MAC 4000
Định nghĩa của Ruijie: switch Layer 2 là thiết bị chuyển tiếp và lọc khung Ethernet dựa trên địa chỉ MAC. Datasheet RG-ES209MG-P xếp mã này ở Product Category "Layer 2"; nhóm IP Routing (định tuyến tĩnh IPv4, IPv6, OSPFv2, OSPFv3) toàn "No". Năng lực chuyển mạch: dung lượng 60 Gbps, tốc độ chuyển tiếp 45 Mpps; bảng MAC giữ tối đa 4000 địa chỉ, cho đặt MAC tĩnh; flash 4 MB; khung jumbo 9216 byte.
Gộp liên kết trên RG-ES209MG-P: tĩnh, tối đa 4 cổng
Ruijie gọi việc nhóm các liên kết riêng lẻ trên mạng để cải thiện hiệu năng là link aggregation, còn có tên port aggregation hoặc link bundling. Với mã này, Highlights ghi "Aggregation of up to 4 ports, unlocking higher network speed"; bảng Ethernet Switching ghi Static aggregation "Yes", LACP "No".
Adapter 54 V DC 2,78 A, tiêu thụ 8,5 W / 138,5 W

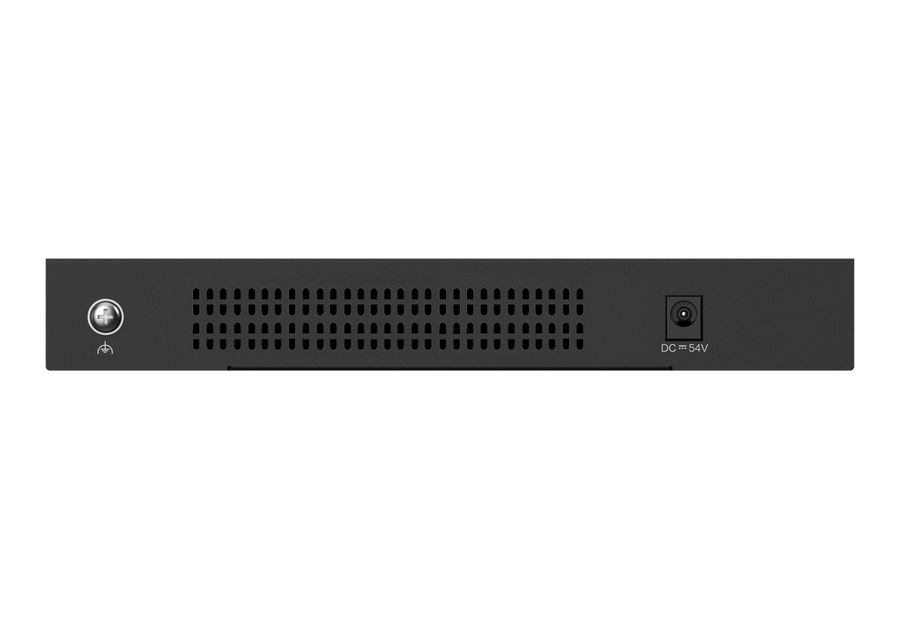

Dòng Power supply ghi "DC power adapter". Thông số adapter theo datasheet: Rated input voltage 100–240 V AC (50–60 Hz), Rated input current 2,5 A, Maximum input voltage 90–264 V AC (47–63 Hz); Rated output voltage 54 V DC, Maximum output current 2,78 A. Maximum power consumption của switch chia hai trường hợp: chưa có tải PoE là 8,5 W, tải PoE đầy là 138,5 W. Datasheet cũng ghi hot swapping cáp ở service port và power connector.
VLAN, bảo mật và camera
Ruijie định nghĩa VLAN là kỹ thuật phân đoạn mạng, chia một mạng vật lý thành nhiều mạng ảo và gom thiết bị theo mạng logic thay vì theo vị trí. RG-ES209MG-P có IEEE 802.1Q VLAN, tối đa 16 VLAN, cấu hình VLAN trên cổng LAN; flow control, EEE, cable test và giới hạn tốc độ vào/ra đều "Yes".
Bảo mật "Yes": port isolation, storm control (broadcast, multicast, unknown unicast), DHCP snooping, CPU Protection Policy. Bảo mật "No": RADIUS, 802.1X, Standard ACL, Extended MAC ACL, Extended IP ACL, IPv6 ACL, ARP anti-spoofing. Các dòng khác ghi "No": LLDP, LLDP-MED, 802.1p, DSCP, IGMP snooping. Camera: "Camera detection: Yes", mức khuyến nghị "200W H265: 90" và "400W H265: 45".
Quản lý: Ruijie Cloud, ứng dụng Reyee, eWeb
Ruijie Cloud, theo trang của hãng, là một nền tảng tập trung để quản lý mạng thông minh, phục vụ tại hơn 100 quốc gia và vùng lãnh thổ (số liệu đến tháng 9/2025). Datasheet RG-ES209MG-P ghi "Yes" cho Ruijie Cloud management, Ruijie Reyee App management, eWeb management, HTTP login, SON, mirroring, online upgrade, DNS client, DHCP client; "No" cho HTTPS login, Syslog, SNMPv1/v2c/v3, ARP, ping, traceroute và ICMPv6.
Đèn LED theo DIP switch; thân 202 × 108 × 28 mm, không quạt
DIP switch: ở vị trí trái (Mode 1), đèn cổng sáng xanh liên tục khi có link, nhấp nháy khi đang truyền nhận dữ liệu; ở vị trí phải (Mode 2), đèn sáng xanh liên tục khi cổng đang cấp nguồn, nhấp nháy khi cổng quá tải công suất.

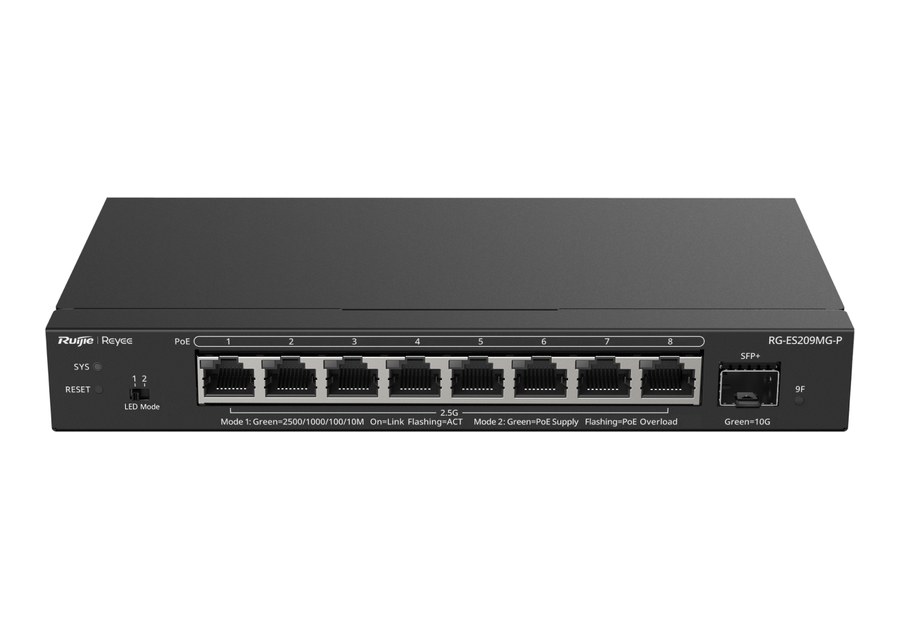

Vỏ kim loại; Fanless design, làm mát tự nhiên; lắp treo tường hoặc đặt bàn. Kích thước 202 mm × 108 mm × 28 mm (rộng × sâu × cao); khối lượng 0,66 kg, kèm bao bì 1,63 kg. Hoạt động 0–40 °C; MTBF 200.000 giờ. Chống tĩnh điện, chống xung sét, độ ẩm, độ cao và tiêu chuẩn EMC xem trong bảng; chứng nhận CE. Package Contents gồm máy, dây nguồn và User Manual; về dây nguồn, hãng chú thích có bốn loại độ dài và tuỳ hàng giao thực tế.
Bảng thông số RG-ES209MG-P
| Mục | Thông số theo datasheet |
|---|---|
| Cổng và hiệu năng | |
| Phân loại | Layer 2 · 8-Port 2.5G Cloud Managed PoE Switch, 1 x 10G Uplink |
| RJ45 | 8 cổng 10/100/1000/2500BASE-T |
| Quang | 1 cổng 10GE SFP+ |
| Khác | Reset button 1; DIP switch LED mode |
| Switching capacity | 60 Gbps |
| Forwarding rate | 45 Mpps |
| Flash | 4 MB |
| PoE và nguồn | |
| PoE/PoE+ Out | 8 cổng; IEEE 802.3af/at; chân 1–2 (+), 3–6 (−) |
| PoE budget | 130 W |
| PoE watchdog; UPS khi warm start | Yes; No |
| Adapter DC | Vào 100–240 V AC, 50–60 Hz, 2,5 A (tối đa 90–264 V AC, 47–63 Hz); ra 54 V DC, tối đa 2,78 A |
| Tiêu thụ tối đa | 8,5 W (không tải PoE); 138,5 W (PoE đầy tải) |
| Tính năng Layer 2 | |
| Gộp cổng | Static aggregation Yes, tối đa 4 cổng (Highlights); LACP No |
| Bảng MAC | 4000; MAC tĩnh Yes |
| VLAN | IEEE 802.1Q, 16 VLAN, cấu hình trên cổng LAN |
| MTU | 9216 byte |
| Cổng | Flow control, EEE, cable test, rate limiting vào/ra |
| Không hỗ trợ | LLDP, LLDP-MED, 802.1p, DSCP, IGMP snooping v1/v2/v3, IGMP filtering, static route IPv4/IPv6, OSPFv2/v3 |
| Bảo mật và quản lý | |
| Bảo mật có | Port isolation, 3 kiểu storm control, DHCP snooping, CPU Protection Policy |
| Bảo mật không | RADIUS, 802.1X, ACL các loại, ARP anti-spoofing |
| Camera | Camera detection Yes; 200W H265: 90; 400W H265: 45 |
| Quản lý có | Ruijie Cloud, Ruijie Reyee App, eWeb, HTTP, SON, mirroring, online upgrade, DNS client, DHCP client |
| Quản lý không | HTTPS, Syslog, SNMPv1/v2c/v3, ARP, ping, traceroute, ICMPv6 |
| Vật lý và môi trường | |
| Kích thước (R × S × C) | 202 mm × 108 mm × 28 mm |
| Khối lượng | 0,66 kg; 1,63 kg kèm bao bì |
| Vỏ, quạt, lắp | Kim loại; không quạt, làm mát tự nhiên; Wall/Desk |
| Nhiệt độ | 0–40 °C hoạt động; -40 °C đến 70 °C lưu kho |
| Độ ẩm, độ cao | 10–90% RH / 5–95% RH, không ngưng tụ; -500 m đến 5000 m |
| ESD / xung sét | 8 kV không khí, 6 kV tiếp xúc / cổng dịch vụ ±4 kV CM; nguồn ±4 kV CM, ±4 kV DM |
| Chứng nhận, EMC | CE; EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386 |
| MTBF | 200.000 giờ |
| Trong hộp | Máy; 1 dây nguồn (0,8 m / 1 m / 1,2 m / 1,5 m theo hàng giao); sách hướng dẫn |
PDF của Ruijie: tải datasheet RG-ES209MG-P.
RG-ES209MG-P khác RG-ES206MG-P và RG-ES209GC-P thế nào?
RG-ES206MG-P là bản 2.5G 5 cổng; RG-ES209GC-P là bản gigabit 9 cổng, cùng 8 cổng PoE. Số liệu từ datasheet riêng từng mã.
| Thông số | RG-ES209MG-P | RG-ES206MG-P | RG-ES209GC-P |
|---|---|---|---|
| Cổng RJ45 | 8 × 10/100/1000/2500BASE-T | 5 × 10/100/1000/2500BASE-T | 9 × 10/100/1000BASE-T |
| Cổng quang | 1 × 10GE SFP+ | 1 × 10GE SFP+ | Không có dòng |
| Cổng PoE Out / PoE budget | 8 / 130 W | 4 / 70 W | 8 / 120 W |
| Dung lượng / chuyển tiếp | 60 Gbps / 45 Mpps | 45 Gbps / 33,75 Mpps | 18 Gbps / 13,4 Mpps |
| Gộp cổng tĩnh | Yes | Yes | No |
| Adapter: dòng ra tối đa | 2,78 A | 1,48 A | 2,4 A |
| Tiêu thụ tối đa | 8,5 W / 138,5 W | 5,5 W / 75,5 W | 10 W / 120 W |
| Camera 200W / 400W H265 | 90 / 45 | 70 / 35 | 40 / 20 |
| Kích thước; khối lượng | 202 × 108 × 28 mm; 0,66 kg | 172 × 90,8 × 28 mm; 0,49 kg | 202 × 108 × 28 mm; 0,53 kg |
Mã này hiện để "Liên hệ báo giá"; Phụ Kiện Mạng báo giá qua hotline 0385 90 8282 hoặc khi Quý khách đặt qua giỏ hàng. Các switch Reyee khác: Switch Ruijie Layer 2, Thiết bị mạng Ruijie.
Hỏi đáp về RG-ES209MG-P
RG-ES209MG-P có bao nhiêu cổng PoE?
Tám. Số cổng PoE/PoE+ Out bằng số cổng RJ45 trong datasheet (cùng là 8), chuẩn IEEE 802.3af/at, dùng chung tổng 130 W; mức watt riêng từng cổng không được ghi.
Cổng 2.5G của RG-ES209MG-P chạy được tốc độ nào?
Datasheet ghi 8 cổng 10/100/1000/2500BASE-T. Ngoài ra có 1 cổng 10GE SFP+ làm đường lên, theo tiêu đề "1 x 10G Uplink".
RG-ES209MG-P có gộp cổng được không?
Có gộp tĩnh. Dòng Highlights nói tới 4 cổng ("Aggregation of up to 4 ports"); trong bảng phần mềm, Static aggregation là "Yes" và LACP là "No".
RG-ES209MG-P tiêu thụ bao nhiêu điện?
Theo dòng Maximum power consumption: 8,5 W (with no PoE load) và 138,5 W (with PoE full load). Nguồn cấp là adapter DC 54 V.
RG-ES209MG-P khác RG-ES209GC-P ở điểm nào?
RG-ES209MG-P dùng cổng 2.5G và có 1 cổng 10GE SFP+, ngân sách PoE 130 W, dung lượng 60 Gbps, gộp tĩnh được; RG-ES209GC-P có 9 cổng gigabit, không có dòng cổng quang, ngân sách PoE 120 W, 18 Gbps, gộp tĩnh "No". Hai mã cùng kích thước 202 × 108 × 28 mm.
RG-ES209MG-P có quạt không?
Không. Datasheet ghi Fanless design, làm mát tự nhiên, nhiệt độ hoạt động 0–40 °C.
