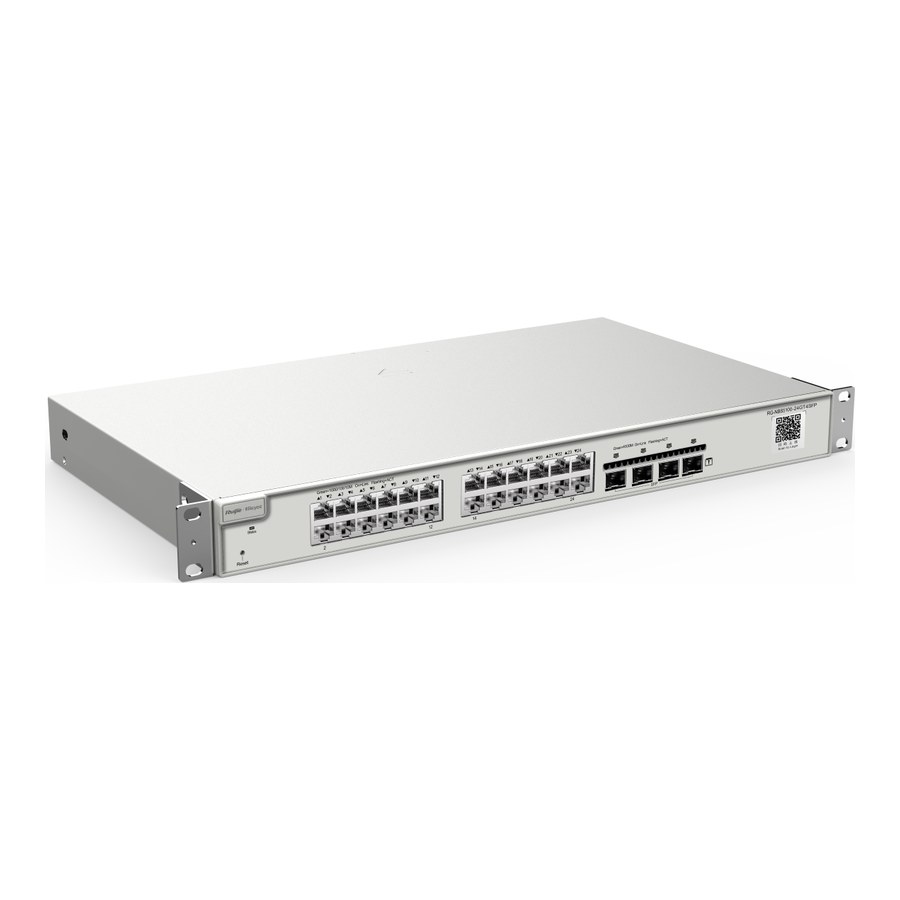

Switch Ruijie RG-NBS5100-24GT4SFP
- Thương hiệu: Ruijie
- Danh mục: Switch Ruijie Layer 3
RG-NBS5100-24GT4SFP là switch quản lý Layer 3 không PoE của Ruijie Reyee: 24 cổng gigabit, 4 cổng SFP 1GE, OSPFv2/v3, DHCP server, chuyển mạch 56 Gbps, 1 quạt.
Bài đọc datasheet RG-NBS5100-24GT4SFP đề ngày 09/12/2025 và trang Reyee tiếng Việt, giải thích từng thuật ngữ bằng định nghĩa của Ruijie trước khi tới số của mã. Trang hãng gọi mã là "Thiết bị chuyển mạch Gigabit lớp 3 phi PoE loại 28 cổng", nơi dùng "Doanh nghiệp, khách sạn, nhà máy, trường học, nhà bán lẻ, v.v.", và xếp vào nhóm "Thiết bị chuyển mạch L3 1G Up Cố định".
Switch Layer 3 là gì, RG-NBS5100-24GT4SFP định tuyến được gì?
Ruijie viết: switch Layer 3 là thiết bị mạng làm được chức năng định tuyến và lọc, đôi khi gọi là switch đa lớp vì định tuyến được gói giữa các VLAN khác nhau; nó làm cả chức năng Layer 2 lẫn Layer 3. Còn switch Layer 2 chỉ chuyển tiếp, lọc khung Ethernet theo địa chỉ MAC. Datasheet RG-NBS5100-24GT4SFP ghi Product Category: Layer 3.
Các dòng định tuyến của mã: route tĩnh IPv4 tối đa 500, route tĩnh IPv6 tối đa 128, bảng định tuyến IPv6 128 route mạng, bảng host IPv4 6000, ARP tối đa 2000 mục; OSPFv2 và OSPFv3 đều "Yes". Datasheet không có dòng RIP. Bảng IGMP có thêm "IGMPv1, v2, and v3: Yes" ngoài IGMP snooping; ở datasheet switch Layer 2+ RG-NBS3300-16MG4XS-HP, dòng này ghi "No".
DHCP server, DHCP relay và DHCP snooping
Ruijie định nghĩa DHCP server là máy chủ mạng tự động cấp và gán địa chỉ IP, gateway mặc định cùng các thông tin mạng khác cho thiết bị khách. Datasheet RG-NBS5100-24GT4SFP ghi DHCP server "Yes", cùng DHCP relay, DHCP client và DHCP snooping. Các dịch vụ IP khác có: ARP, ping và traceroute IPv4/IPv6, IPv6, ICMPv6, DNS client và DNSv6 client.
Trang tiếng Việt ghi "Công suất PoE 370W" cho một mã không PoE
Khối thông số nhanh trên trang tiếng Việt của RG-NBS5100-24GT4SFP có các ô "Nhiều kịch bản sử dụng PoE", "Công suất PoE 370W", "Tối đa 30W cho mỗi cổng", và ô tốc độ chuyển tiếp "42 Mpps". Datasheet thì ghi tiêu đề "28-Port Gigabit Layer 3 Non-PoE Switch", không có dòng PoE budget, "PoE watchdog: No", và tốc độ chuyển tiếp 41,66 Mpps. Khối 370 W khớp với datasheet bản PoE RG-NBS5100-24GT4SFP-P. Trang này theo datasheet: mã không có PoE, chuyển tiếp 41,66 Mpps. Ruijie cũng nói rõ khả năng PoE do phần cứng quyết định.
24 cổng gigabit, 4 cổng SFP và hiệu năng

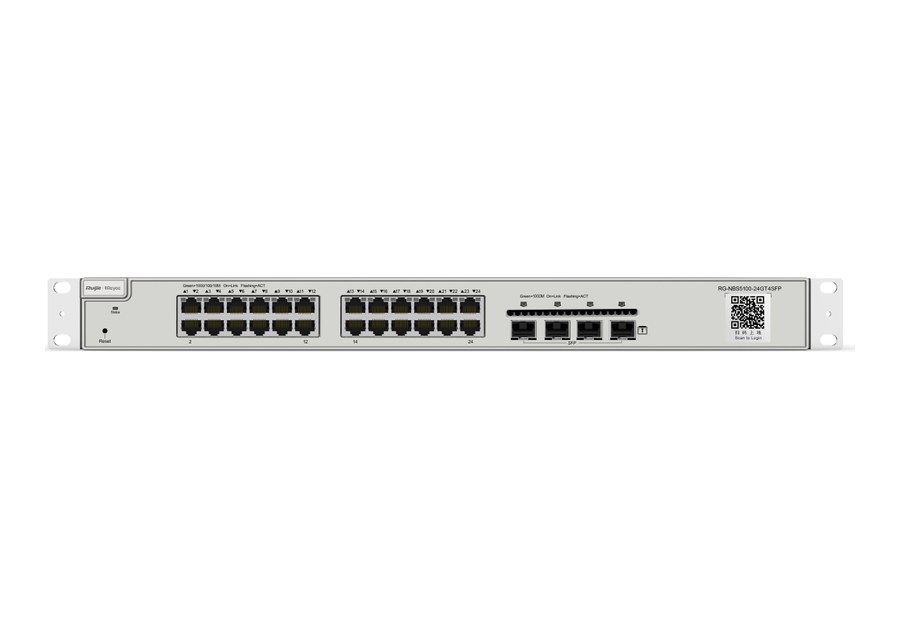

Bảng cổng: 24 cổng RJ45 10/100/1000BASE-T, 4 cổng SFP 1GE; không có cổng combo, SFP+, 2.5G hay 10GBASE-T; có 1 nút reset. Chuyển mạch 56 Gbps, chuyển tiếp 41,66 Mpps, RAM 512 MB, flash 256 MB, bảng MAC 16000 mục, khung jumbo 9216 byte. Về cổng SFP, datasheet module của Ruijie định nghĩa SFP là thiết bị vào/ra cắm nóng, nối cổng Ethernet vào mạng quang, còn gọi là mini-GBIC; module 1G hãng ghi dùng cho kết nối giữa switch, router, máy chủ và card mạng trong mạng trung tâm dữ liệu, mạng campus. Trang danh sách switch Reyee ghi mô-đun quang của hãng (1G đến 10G) tương thích với dòng RG-ES và RG-NBS; RG-NBS5100-24GT4SFP có 4 cổng SFP 1GE. Các module đang bán xem tại danh mục Module quang Ruijie.
VLAN, gộp cổng, QoS và chống vòng lặp
VLAN, theo Ruijie, là kỹ thuật chia một mạng vật lý thành nhiều mạng ảo, gom thiết bị cùng mạng logic bất kể vị trí; datasheet ghi 802.1Q, 4094 VLAN, Voice VLAN, cấu hình VLAN trên cổng LAN; VLAN theo MAC, theo subnet và QinQ ghi "No". Gộp liên kết (link aggregation) hãng giải thích là nhóm các đường riêng lẻ để tăng hiệu năng; mã có gộp tĩnh và LACP. QoS theo hãng là cơ chế điều tiết luồng dữ liệu để giảm mất gói, trễ, jitter bằng ưu tiên; datasheet có 802.1p, DSCP, SP, WRR, SP+WRR, QoS toàn cục. Chống vòng lặp: STP, RSTP, MSTP, ERPS và cảnh báo vòng lặp; LLDP, LLDP-MED, EEE, kiểm tra cáp đều "Yes".
Bảo mật và chống sét 6 kV
Highlights có "6KV surge protection reduces the possibility of port damage" và "Multiple Security Policies Protect Your Network". Bảng môi trường: cổng dịch vụ ±6 kV common mode, đầu nguồn ±6 kV cả common mode và differential mode; ESD 6 kV tiếp xúc, 8 kV không khí. Mục bảo mật ghi "Yes" cho RADIUS, 802.1X theo cổng và theo MAC, Guest VLAN, cách ly cổng, kiểm soát bão, DHCP snooping, ACL chuẩn/MAC/IP/IPv6, gắn IP-MAC-cổng, chống giả mạo ARP, IP source guard và CPU Protection Policy; ACE chiều vào tối đa 1900.
Quản lý trên Ruijie Cloud và độ tin cậy
Ruijie Cloud được trang Reyee giới thiệu là nền tảng tập trung để quản lý mạng thông minh, có mặt ở hơn 100 quốc gia và vùng lãnh thổ (9/2025). Datasheet ghi quản lý trên Ruijie Cloud, ứng dụng Ruijie Reyee, eWeb, HTTP/HTTPS, SNMPv1/v2c/v3, Syslog, RLOG, SON, mirroring; SSH "No". Trang tiếng Việt có các dòng "SON, cấu hình tự động hoàn toàn cho Cloud", "Cấu hình VLAN trên ứng dụng Ruijie Cloud". Độ tin cậy: dual backup hệ thống (chỉ cho máy xuất xưởng với ReyeeOS 2.320 trở lên), dual backup phân vùng Uboot. Số camera khuyến nghị: "200 W H265: 350", "400 W H265: 170".

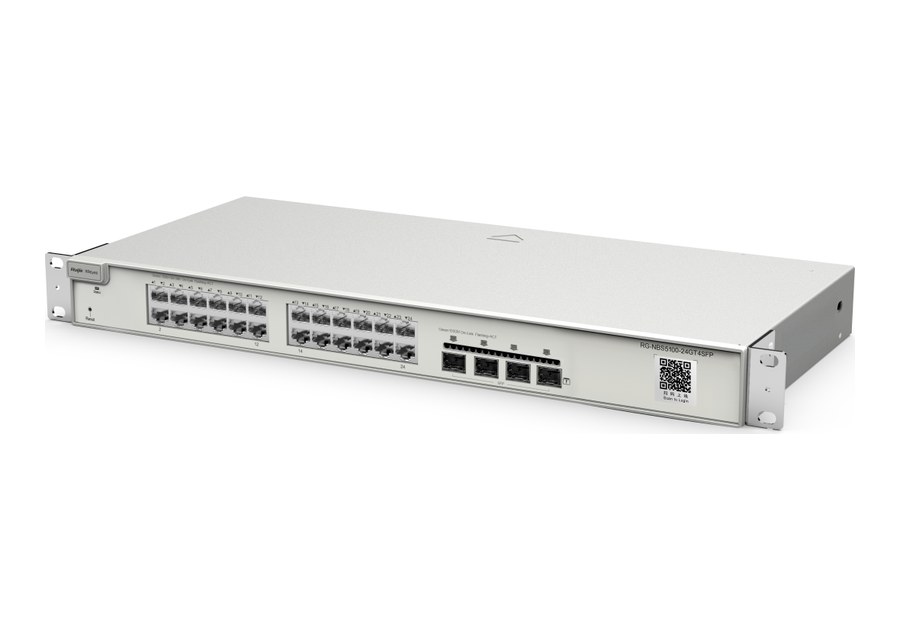

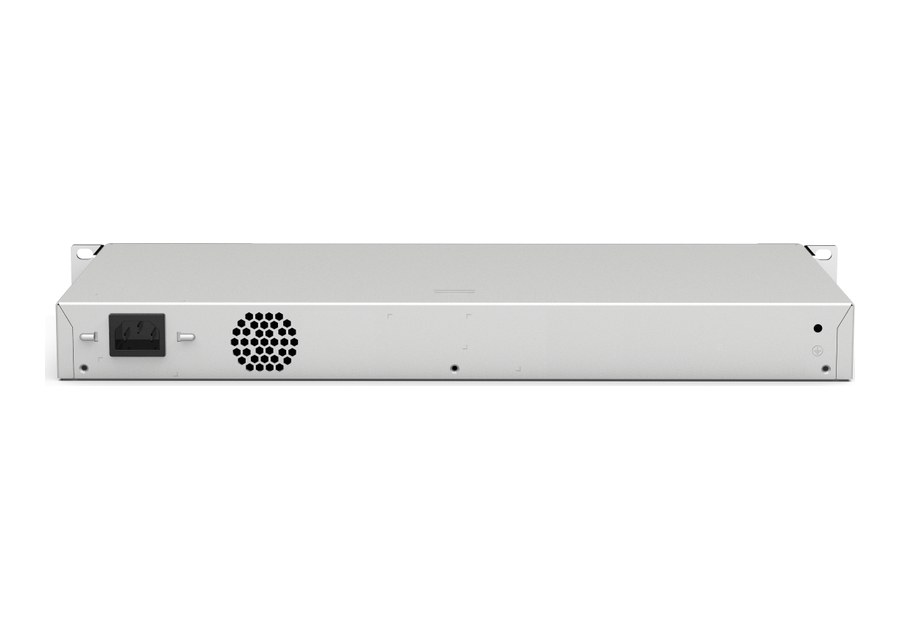

Phần cứng: vỏ kim loại 440 mm × 207,5 mm × 43,6 mm, 2,9 kg, lắp tủ rack; 1 quạt cố định, gió trái ra sau, 45 dB ở 25 °C; nguồn cố định 220 V AC, dòng vào tối đa 1,5 A; công suất tiêu thụ tối đa datasheet ghi 28,028 W; nhiệt độ hoạt động 0–50 °C; MTBF 400.000 giờ. Hộp có 2 tai gắn tủ, 8 vít M4 × 8 mm, 4 chân cao su, kẹp giữ dây nguồn, dây tiếp đất 1 m, dây nguồn 1,5 m. Xem thêm danh mục tủ mạng cho thiết bị lắp rack.
Bảng thông số RG-NBS5100-24GT4SFP
| Mục | Thông số theo datasheet |
|---|---|
| Cổng và hiệu năng | |
| Loại | Switch quản lý không PoE; Product Category: Layer 3 |
| Cổng | 24 × RJ45 10/100/1000BASE-T; 4 × SFP 1GE; 1 reset |
| Chuyển mạch / chuyển tiếp | 56 Gbps / 41,66 Mpps |
| RAM / flash | 512 MB / 256 MB |
| Bảng MAC / jumbo | 16000 mục / 9216 byte |
| Layer 3 và dịch vụ IP | |
| Route tĩnh | IPv4 tối đa 500; IPv6 tối đa 128 |
| Bảng định tuyến | IPv6 128 route mạng; IPv4 host 6000 |
| Định tuyến động | OSPFv2, OSPFv3 (datasheet không có dòng RIP) |
| ARP | Tối đa 2000 mục |
| DHCP | Server, relay, client, snooping |
| Multicast | IGMPv1/v2/v3; IGMP snooping v1/v2/v3; IGMP filtering |
| Layer 2, bảo mật, quản lý | |
| VLAN | 802.1Q, 4094 VLAN, Voice VLAN; không VLAN theo MAC/subnet, không QinQ |
| Liên kết, vòng lặp | Static aggregation, LACP; STP, RSTP, MSTP, ERPS, loop alarm |
| QoS | 802.1p, DSCP, SP, WRR, SP+WRR, global QoS |
| Bảo mật | RADIUS, 802.1X, Guest VLAN, ACL (1900 ACE vào), ARP anti-spoofing, IP source guard, CPP, storm control |
| Quản lý | Ruijie Cloud, ứng dụng Reyee, eWeb, HTTP/HTTPS, SNMPv1/v2c/v3, Syslog; SSH: No |
| Camera khuyến nghị | 200 W H265: 350; 400 W H265: 170 |
| Nguồn và vật lý | |
| Nguồn | Cố định 220 V AC: 100–240 V AC, 50/60 Hz (tối đa 90–264 V AC, 47–63 Hz); tối đa 1,5 A |
| Tiêu thụ tối đa | 28,028 W |
| PoE | Không (PoE watchdog: No) |
| Vỏ, kích thước, khối lượng | Kim loại; 440 mm × 207,5 mm × 43,6 mm; 2,9 kg (4,02 kg vận chuyển) |
| Quạt | 1 quạt cố định, gió trái ra sau; 45 dB ở 25 °C |
| Lắp đặt | Tủ rack |
| Nhiệt độ / độ ẩm | 0–50 °C hoạt động, -40 °C đến 70 °C lưu kho / 10–90% RH hoạt động, 5–95% RH lưu kho, không ngưng tụ |
| Độ cao | -500 m đến 5000 m |
| ESD / surge | 6 kV tiếp xúc, 8 kV không khí / cổng ±6 kV CM; nguồn ±6 kV CM và DM |
| MTBF, chứng nhận | 400.000 giờ; CE, FCC |
| EMC / an toàn | EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386 / IEC 62368-1 |
Bản PDF gốc của hãng (tiếng Anh): tải datasheet RG-NBS5100-24GT4SFP.
RG-NBS5100-24GT4SFP khác RG-NBS5100-24GT4SFP-P, RG-NBS5100-48GT4SFP và RG-NBS3100-24GT4SFP-V2 thế nào?
Số theo datasheet riêng của từng mã (tháng 12/2025):
| Mã | Layer | Cổng | PoE | Chuyển mạch / chuyển tiếp | RAM | OSPF / route tĩnh IPv4 | Quạt |
|---|---|---|---|---|---|---|---|
| RG-NBS5100-24GT4SFP | 3 | 24 GE + 4 SFP | Không | 56 Gbps / 41,66 Mpps | 512 MB | Có / 500 | 1 |
| RG-NBS5100-24GT4SFP-P | 3 | 24 GE + 4 SFP | 24 cổng, 370 W | 56 Gbps / 41,66 Mpps | 512 MB | Có / 500 | 2 |
| RG-NBS5100-48GT4SFP | 3 | 48 GE + 4 SFP | Không | 104 Gbps / 77,38 Mpps | 1 GB | Có / 500 | 2 |
| RG-NBS3100-24GT4SFP-V2 | 2 | 24 GE + 4 SFP | Không | 56 Gbps / 41,66 Mpps | 256 MB | Không / không có | Không quạt |
Bản Layer 2 cùng 24 cổng: RG-NBS3100-24GT4SFP-V2. Đặt mua RG-NBS5100-24GT4SFP qua giỏ hàng hoặc hotline 0385 90 8282; các switch Layer 3 khác của hãng ở danh mục Switch Ruijie Layer 3.
Hỏi đáp về RG-NBS5100-24GT4SFP
RG-NBS5100-24GT4SFP là gì?
Switch quản lý Layer 3 không PoE của Ruijie Reyee: 24 cổng gigabit RJ45, 4 cổng SFP 1GE, có OSPFv2/v3 và DHCP server, chuyển mạch 56 Gbps, lắp tủ rack.
RG-NBS5100-24GT4SFP có PoE không?
Không. Datasheet ghi "Non-PoE Switch" và "PoE watchdog: No". Ô "Công suất PoE 370W, tối đa 30W cho mỗi cổng" trên trang tiếng Việt khớp với bản PoE RG-NBS5100-24GT4SFP-P, không phải mã này.
Switch Layer 3 khác Layer 2 thế nào?
Theo Ruijie, switch Layer 2 chuyển tiếp và lọc khung Ethernet theo địa chỉ MAC; switch Layer 3 làm thêm định tuyến, kể cả giữa các VLAN. Ở mã này, phần Layer 3 gồm route tĩnh, OSPFv2/v3 và DHCP server.
RG-NBS5100-24GT4SFP có RIP không?
Datasheet không có dòng RIP; giao thức định tuyến động ghi trong datasheet là OSPFv2 và OSPFv3.
RG-NBS5100-24GT4SFP khác RG-NBS3100-24GT4SFP-V2 thế nào?
Cùng 24 cổng gigabit, 4 SFP, 56 Gbps và 41,66 Mpps. RG-NBS5100-24GT4SFP ghi Layer 3, RAM 512 MB, có route tĩnh và OSPF; RG-NBS3100-24GT4SFP-V2 ghi Layer 2, RAM 256 MB, route tĩnh IPv4 và OSPFv2 ghi "No".
Tốc độ chuyển tiếp là 42 hay 41,66 Mpps?
Datasheet ghi 41,66 Mpps; trang tiếng Việt ghi tròn 42 Mpps. Trang này theo datasheet.
